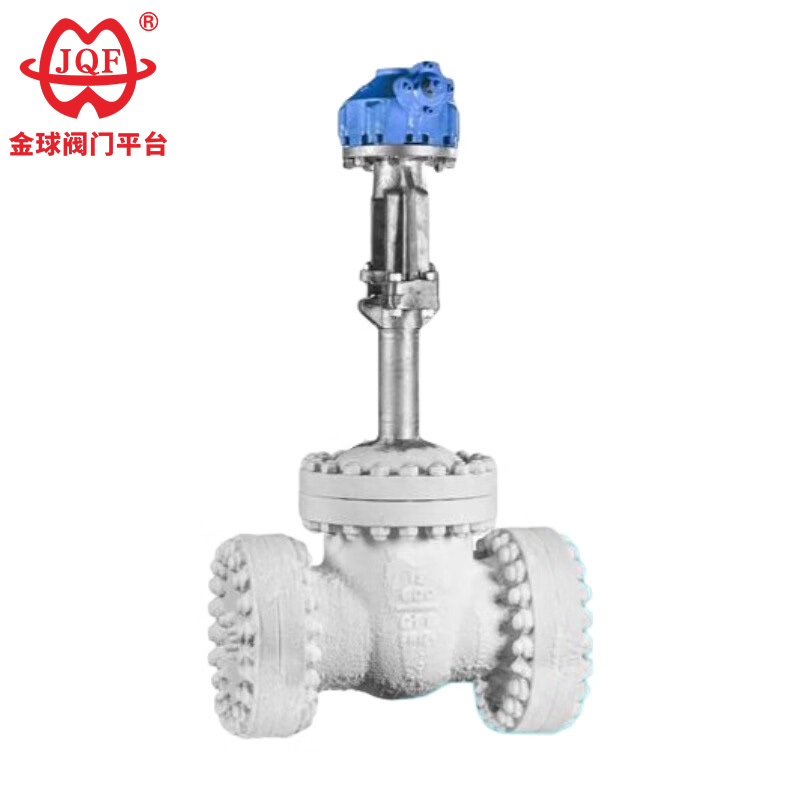

Κρυογονική βαλβίδα πύλης από ανοξείδωτο χάλυβα

Η JQF Valve είναι κατασκευαστής βαλβίδων με πάνω από 20 χρόνια στην Κίνα, παράγοντας κυρίως σφαιρικές βαλβίδες, βαλβίδες πύλης, βαλβίδες σφαιρών, βαλβίδες πεταλούδας και ηλεκτρομαγνητικές βαλβίδες. Η υψηλής ποιότητας κρυογονική βαλβίδα πύλης από ανοξείδωτο χάλυβα είναι ειδικά σχεδιασμένη για ακραίες συνθήκες λειτουργίας με θερμοκρασίες μέσων κάτω των -46°C. Είναι κατάλληλο για κρυογονικά μέσα όπως μεθάνιο, υγροποιημένο φυσικό αέριο, εξένιο, διοξείδιο του άνθρακα, υγρή αμμωνία, υγρό οξυγόνο, υγρό άζωτο και υγρό υδρογόνο.

Αποστολή Ερώτησης

περιγραφή προϊόντος

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Παράμετροι Απόδοσης

μοντέλο		DZ40Y-16	DZ40Y-25
Πίεση εργασίας (MPa)		1.6	2.5
κατάλληλη θερμοκρασία (℃)		LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196
υλικό	πληρωτικό	Βαπτιστικό σχοινί αμιάντου τετραφθοροαιθυλενίου
	Χειροτροχός	QT450-10
	Στέλεχος παξιμάδι	ZCuA110Fe3
	Στέλεχος βαλβίδας	1Cr18Ni9Ti
	Τσιμούχα	Αμίαντος χαμηλής θερμοκρασίας

Χαρακτηριστικά

1. Εξουδετέρωση πίεσης κοιλότητας: Το σχεδιασμένο στόμιο εξισορρόπησης πίεσης ενσωματωμένο στην επιφάνεια εισόδου της βαλβίδας κρυογονικής πύλης από ανοξείδωτο χάλυβα εξουδετερώνει ενεργά τις διαφορές πίεσης, αποτρέποντας τη συσσώρευση επιβλαβών μέσων εντός της κοιλότητας της βαλβίδας.
2. Θερμοδυναμικά βελτιστοποιημένο κάλυμμα: Το ύψος του καλύμματος υπολογίζεται δυναμικά με βάση το προφίλ θερμοκρασίας λειτουργίας για να διατηρείται η συμπιεστική ακεραιότητα του στελέχους συσκευασίας καθ' όλη τη διάρκεια του κύκλου θερμοκρασίας.
3. Τριβολογική βαθμονόμηση υλικού: Οι ακριβείς προδιαγραφές του δακτυλίου συσκευασίας και των υλικών φλάντζας εξασφαλίζουν χημική σταθερότητα στο καθορισμένο εύρος θερμοκρασίας λειτουργίας.
4. Εγγύηση Μεταλλουργικής Απόδοσης: Η χημική σύνθεση και η κρυσταλλική δομή των εξαρτημάτων είναι αυστηρά επικυρωμένα για να διασφαλιστεί η αντοχή στην κρούση και η ολκιμότητα σε ένα ευρύ φάσμα θερμοκρασιών.
5. Universal Interface Architecture: Μια ποικιλία τυπικών διαμορφώσεων φλάντζας και επιλογών μορφολογίας στεγανοποίησης για την κρυογονική βαλβίδα πύλης από ανοξείδωτο χάλυβα πληρούν τις παγκόσμιες απαιτήσεις ολοκλήρωσης σωληνώσεων.

Το κύριο σχήμα και οι διαστάσεις σύνδεσης

Ονομαστική διάμετρος	Οι κύριες διαστάσεις και διαστάσεις σύνδεσης
Ονομαστική διάμετρος	L	D	Δ1	Δ2	b	Ζ-δ	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

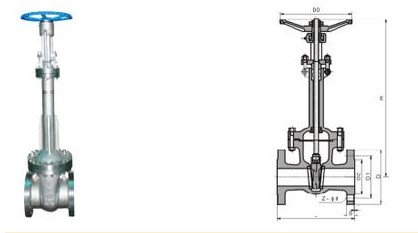

Εικόνα δομής

Όλο το κείμενο, τα δεδομένα και οι εικόνες σε αυτό το άρθρο είναι μόνο για αναφορά. Εάν πρέπει να δείτε περισσότερες επιδόσεις προϊόντος, μέγεθος δομής, τιμή και άλλες λεπτομέρειες. Επικοινωνήστε μαζί μας.
