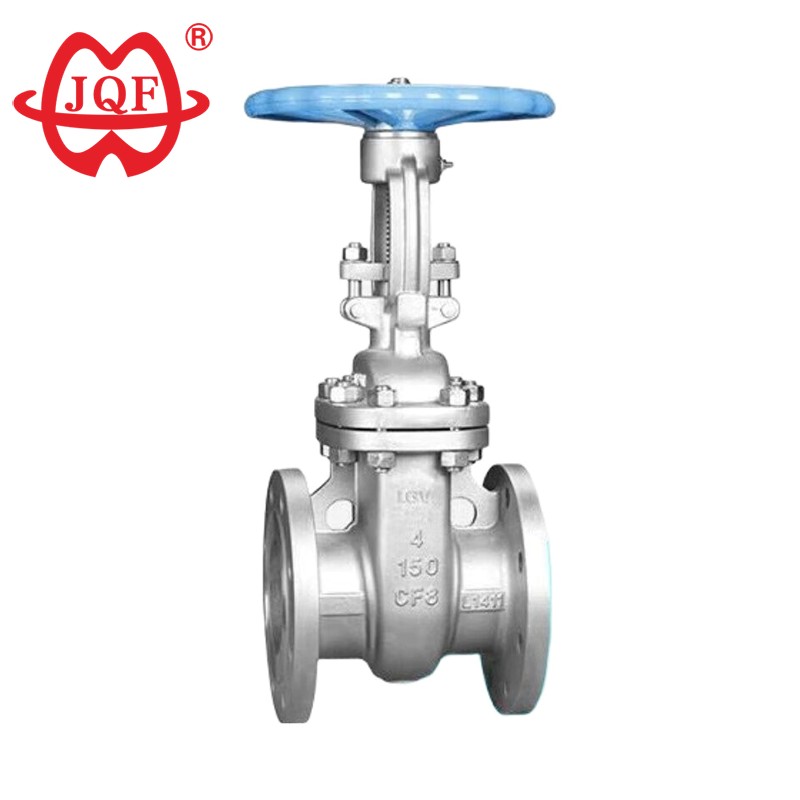

Αυτή η ανθεκτική βαλβίδα πύλης από ανοξείδωτο χάλυβα API διαθέτει σχεδιασμό πλήρους οπής, προσφέροντας εξαιρετική υδραυλική απόδοση. Όταν είναι πλήρως ανοιχτό, το μέσο ρέει απευθείας με ελάχιστη αντίσταση υγρού, μειώνοντας την απώλεια πίεσης του συστήματος. Οι επιφάνειες στεγανοποίησης ακριβείας της βαλβίδας πύλης από ανοξείδωτο χάλυβα API χρησιμοποιούν ένα σκληρυμένο σχέδιο σφράγισης, παρέχοντας αντοχή στη φθορά και τη διάβρωση και ανώτερη απόδοση σε σύγκριση με τις παραδοσιακές βαλβίδες πύλης. Κατά τη λειτουργία, η πύλη κινείται κατακόρυφα προς τα πάνω ενάντια στη ροή, επιτυγχάνοντας εξαιρετικά ομαλή ενεργοποίηση με ελάχιστη απαιτούμενη ροπή, μειώνοντας έτσι τον φόρτο εργασίας του χειριστή. Σχεδιασμένη για γενικές εφαρμογές, η βαλβίδα πύλης από ανοξείδωτο χάλυβα API διαθέτει απλή και συμπαγή δομή, σύμφωνα με τα πρότυπα API 600. Ο προσαρμόσιμος σχεδιασμός του μπορεί να αντέξει ακραίες πιέσεις, θερμοκρασίες και διαμέτρους και είναι συμβατός με διάφορα μέσα και περιβάλλοντα λειτουργίας. Επιπλέον, η συμμετρία άξονα στην πλήρως ανοιχτή κατάσταση δημιουργεί μια τυρβώδη, ανεμπόδιστη μεσαία δίοδο, εξαλείφοντας τις διαταραχές ροής και διασφαλίζοντας την ομαλή λειτουργία του αγωγού.
Σε εργασίες ανάντη πετρελαίου και φυσικού αερίου, οι βαλβίδες πύλης από ανοξείδωτο χάλυβα API χρησιμοποιούνται για την απομόνωση αγωγών κεφαλής φρέατος, τη διαχείριση της εξόρυξης αργού πετρελαίου υπό συνθήκες υψηλής πίεσης και τη ρύθμιση ρευστών που περιέχουν θείο με εξαιρετικά υψηλή ανοχή στο υδρόθειο (H2S). Η κατασκευή από σκληρυμένο ανοξείδωτο χάλυβα των βαλβίδων πύλης από ανοξείδωτο χάλυβα API αποτρέπει τη ρηγμάτωση της καταπόνησης σουλφιδίου σε περιβάλλοντα πλούσια σε υδρόθειο, καθιστώντας τα απαραίτητο συστατικό των εξαρτημάτων κεφαλής φρέατος και των πολλαπλών παραγωγής.
Σε εργοστάσια χημικής επεξεργασίας, οι βαλβίδες πύλης από ανοξείδωτο χάλυβα API χειρίζονται αποτελεσματικά διαβρωτικά μέσα, συμπεριλαμβανομένων οξέων, αλκαλίων και διαλυτών. Οι σταθμοί ηλεκτροπαραγωγής χρησιμοποιούν βαλβίδες πύλης από ανοξείδωτο χάλυβα API σε συστήματα τροφοδοσίας νερού λέβητα, χρησιμοποιώντας τη λειτουργία αεροστεγής διακοπής λειτουργίας τους για την πρόληψη της απώλειας ατμού κατά την εκκίνηση του στροβίλου.
Οι μηχανικοί επεξεργασίας νερού χρησιμοποιούν βαλβίδες πύλης από ανοξείδωτο χάλυβα API στις εξόδους αφαλάτωσης θαλασσινού νερού για την καταπολέμηση της φθοράς που προκαλείται από τη διάβρωση του αλατιού. Λόγω της αντοχής τους στη γαλβανική διάβρωση, αυτές οι βαλβίδες είναι σταθερά η προτιμώμενη επιλογή για συστήματα έρματος θαλασσινού νερού σε θαλάσσιες και υπεράκτιες εγκαταστάσεις.
Σχεδιασμός και κατασκευή: API 600
Μέγεθος φλάντζας: ANSI B16.5
Μήκος δομής: ANSI B16.10
Πίεση ~ Θερμοκρασία: ANSI B16.34
Επιθεώρηση και δοκιμή: API 598
| Ονομαστική πίεση (Lb) | Δοκιμή δύναμης | Δοκιμή σφράγισης νερού | Δοκιμή σφράγισης αερίου | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Σώμα, καπό, πύλη | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Επιφάνεια στεγανοποίησης | Cr13 ή καρβίδιο με τσιμέντο | Σώμα (W) ή καρβίδιο με τσιμέντο (Υ) | ||||
| Στέλεχος και εσωτερικά μέρη | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| πληρωτικό | Εύκαμπτος γραφίτης | |||||
| Τσιμούχα | Σπειροειδής φλάντζα από ανοξείδωτο χάλυβα | |||||
| Κατάλληλα μέσα | Νερό, ατμός, λάδι και ούτω καθεξής | Νιτρικό οξύ και άλλα διαβρωτικά μέσα | Ισχυρά οξειδωτικά μέσα | Οξικό οξύ και άλλα διαβρωτικά μέσα | ||
| σωστή θερμοκρασία | -29~425℃ | -40~500℃ | ||||
| Ονομαστική διάμετρος | Οι κύριες διαστάσεις και διαστάσεις σύνδεσης | |||||||
| L | D | Δ1 | Δ2 | b | Ζ-δ | H | D0 | |
| 150 LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
