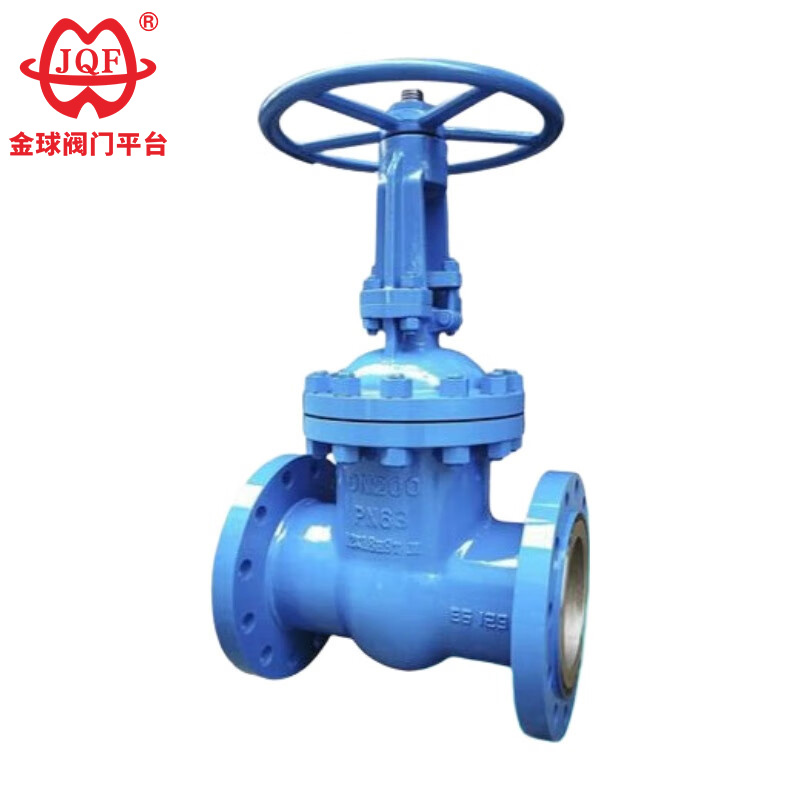

Το εργοστάσιο JQF Valve κατασκευάζει υψηλής ποιότητας τυποποιημένες βαλβίδες πύλης GB, οι οποίες χρησιμοποιούνται ευρέως σε αγωγούς πετροχημικών, θερμικής ενέργειας και άλλων προϊόντων πετρελαίου και ατμού ως συσκευές ανοίγματος και κλεισίματος για τη σύνδεση ή την αποκοπή μέσων σωληνώσεων. Επιλέγοντας διαφορετικά υλικά, οι προσαρμοσμένες τυπικές βαλβίδες πύλης GB είναι κατάλληλες για διάφορα μέσα όπως νερό, ατμός, λάδι, νιτρικό οξύ, οξικό οξύ, ισχυρά οξειδωτικά μέσα και ουρία, και διατίθενται σε χειροκίνητες, κωνικές εκδόσεις και ηλεκτρικές εκδόσεις.
Έλεγχοι προεγκατάστασης
Επαληθεύστε τη συμβατότητα υλικού των τυπικών βαλβίδων πύλης GB με φλάντζα με υγρά μέσα, θερμοκρασία και πίεση. Επιθεωρήστε τις όψεις της φλάντζας για γρατσουνιές, βεβαιωθείτε ότι το υλικό της φλάντζας ταιριάζει με τις συνθήκες συντήρησης και επιβεβαιώστε ότι τα μπουλόνια/παξιμάδια πληρούν τις απαιτήσεις αντοχής.
Ευθυγράμμιση εγκατάστασης
Ποτέ μην ευθυγραμμίζετε με δύναμη τις τυπικές φλάντζες βαλβίδες πύλης GB. Η κακή ευθυγράμμιση προκαλεί παραμόρφωση του καθίσματος, διαρροές ή δομική καταπόνηση. Στηρίξτε τους αγωγούς ανεξάρτητα κοντά στη βαλβίδα. Σφίξτε τα μπουλόνια σταδιακά με ένα αστέρι με ομοιόμορφη ροπή. Επαναφορά μετά από 24–48 ώρες λειτουργίας του συστήματος.
Επιχειρησιακή πειθαρχία
Ανοίξτε ή κλείστε τελείως τις τυπικές φλάντζες βαλβίδες πύλης GB—οι μερικώς ανοιχτές θέσεις επιταχύνουν τη διάβρωση έδρας/πύλης από ροή υψηλής ταχύτητας. Χρησιμοποιήστε μόνο χειροτροχούς. αποφύγετε τα κλειδιά/μοχλούς. Η λίπανση στελέχους (γράσο ποιότητας EP) είναι υποχρεωτική ανά τρίμηνο.
Δοκιμαστική Συντήρηση
Ελέγξτε υδροστατικά τις τυπικές βαλβίδες πύλης GB με φλάντζα μετά την εγκατάσταση σε ονομαστική τιμή 1,5× PN πριν από τη θέση σε λειτουργία του συστήματος. Απομονώστε τις βαλβίδες από τον εξοπλισμό κατάντη κατά τη διάρκεια της δοκιμής. Ετησίως: ελέγξτε τη στεγανότητα του αδένα συσκευασίας, τη διάβρωση του στελέχους και την ακεραιότητα της φλάντζας-άρθρωσης. Αντικαταστήστε αμέσως τους φθαρμένους δακτυλίους συσκευασίας για να περιορίσετε τις ανεξέλεγκτες εκπομπές.
Χειρισμός αποθήκευσης
Αποθηκεύστε τις βαλβίδες σε εσωτερικούς χώρους, προστατευμένους από την υγρασία. Διατηρήστε τα ακραία καπάκια μέχρι την εγκατάσταση.
1. Σχεδιασμός υψηλής απόδοσης: Οι τυπικές βαλβίδες πύλης με φλάντζα GB διαθέτουν ορθολογικά διαμορφωμένο σχεδιασμό που αξιοποιεί αποτελεσματικά το χώρο, επιτυγχάνοντας ανώτερη σταθερότητα σώματος βαλβίδας, ελαχιστοποιημένη αντίσταση υγρού και βελτιστοποιημένο συντελεστή ροής.
2. Ενισχυμένη διάρκεια ζωής σφράγισης: Η διεπαφή στεγανοποίησης χρησιμοποιεί ανοξείδωτο χάλυβα και επίστρωση καρβιδίου, ελαχιστοποιώντας τη φθορά και παρατείνοντας σημαντικά τη διάρκεια ζωής.
3. Αξιόπιστο και εύκολο στη χρήση: Η εύκαμπτη συσκευασία γραφίτη εξασφαλίζει αξιόπιστη ακεραιότητα σφράγισης, με αποτέλεσμα την ομαλή λειτουργία και την ελάχιστη ροπή λειτουργίας.
4. Ευέλικτες μέθοδοι ενεργοποίησης: Οι τυπικές βαλβίδες πύλης με φλάντζα GB είναι συμβατές με διάφορους μηχανισμούς ενεργοποίησης, συμπεριλαμβανομένων των χειροκίνητων, πνευματικών, ηλεκτρικών και μηχανισμών μετάδοσης κίνησης, για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής.
5. Διαφορετικές κατασκευές: Διατίθεται σε διάφορες δομικές διαμορφώσεις, συμπεριλαμβανομένης της εύκαμπτης μονής πύλης με σφήνα, της μονής πύλης με άκαμπτη σφήνα ή της παράλληλης (διπλής) πύλης.
Προδιαγραφές σχεδίασης: GB / T 12234
Μήκος δομής: GB / T 12221
Φλάντζα σύνδεσης: JB / T 79.1
Δοκιμή και επιθεώρηση: JB / T 9092
Πίεση - Θερμοκρασία: GB / T 9131
Ταυτότητα προϊόντος: GB / T 12220
| Ονομαστική πίεση PN (MPa) | περίπτωση | πίεση δοκιμής (MPa) | Σφραγισμένο | |
| Σφραγισμένο (υγρό) | Σφραγίδα (αέριο) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Υλικό κελύφους | Κατάλληλα μέσα | Εφαρμόσιμη θερμοκρασία (℃) |
| Ανθρακούχο χάλυβα (τύπου C) | Νερό, ατμός, λάδι | ≤425 |
| Χρώμιο νικέλιο τιτάνιο χάλυβας (τύπου P) | Νιτρικά οξέα | ≤200 |
| Χρώμιο νικέλιο μολυβδαίνιο τιτάνιο χάλυβας (τύπου R) | Οξικό οξύ | ≤200 |
| Χάλυβας χρωμομολυβδαίνιο (τύπου Ι) | Νερό, ατμός, λάδι | ≤550 |
| Σώμα, καπό | Πλάκα βαλβίδας, έδρα | Στέλεχος βαλβίδας | Στέλεχος παξιμάδι | πληρωτικό | Χειροτροχός |
| Ανθρακούχο χάλυβα | Ανθρακούχο χάλυβα υψηλής ποιότητας + καρβίδιο ή ανοξείδωτο χάλυβα | Χρώμιο ανοξείδωτο ατσάλι | Χάλκινο αλουμίνιο | Συσκευασία αμιάντου από γραφίτη | Ελατό σίδερο |
| Χρώμιο νικέλιο τιτάνιο χάλυβας | Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας + καρβίδιο με τσιμέντο | Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα | Χάλκινο αλουμίνιο | Τεφλόν | Ελατό σίδερο |
| Χρώμιο νικέλιο μολυβδαίνιο τιτάνιο χάλυβας | Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας + καρβίδιο με τσιμέντο | Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα | Χάλκινο αλουμίνιο | Τεφλόν | Ελατό σίδερο |
| Χάλυβας χρωμομολυβδαίνιο | Κραματοποιημένος χάλυβας + Καρβίδιο | Χάλυβας χρωμομολυβδαίνιο | Χάλκινο αλουμίνιο | Εύκαμπτος αμίαντος | Ελατό σίδερο |

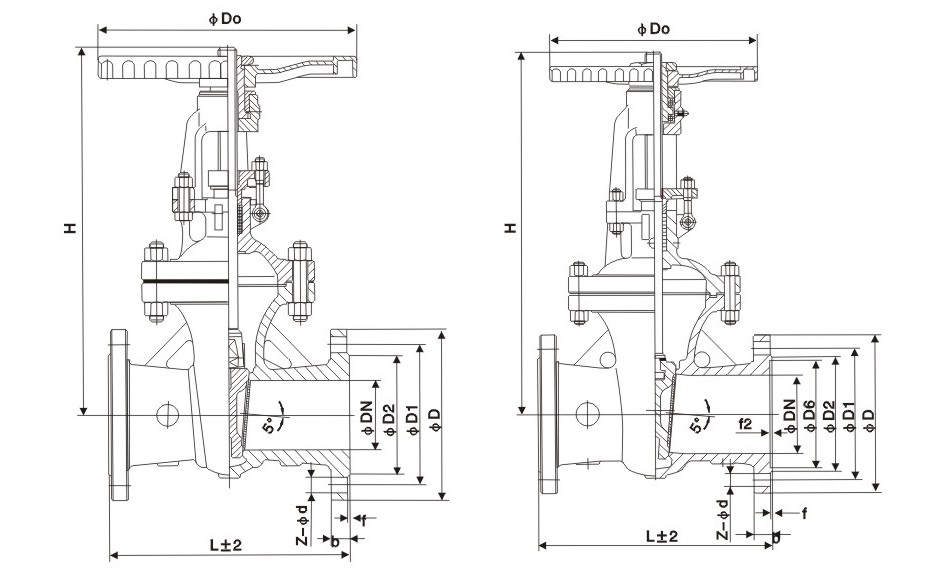

| Ονομαστική διάμετρος | Οι κύριες διαστάσεις και διαστάσεις σύνδεσης | |||||||
| L | D | Δ1 | Δ2 | b | Ζ-δ | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Ζ41Η-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
