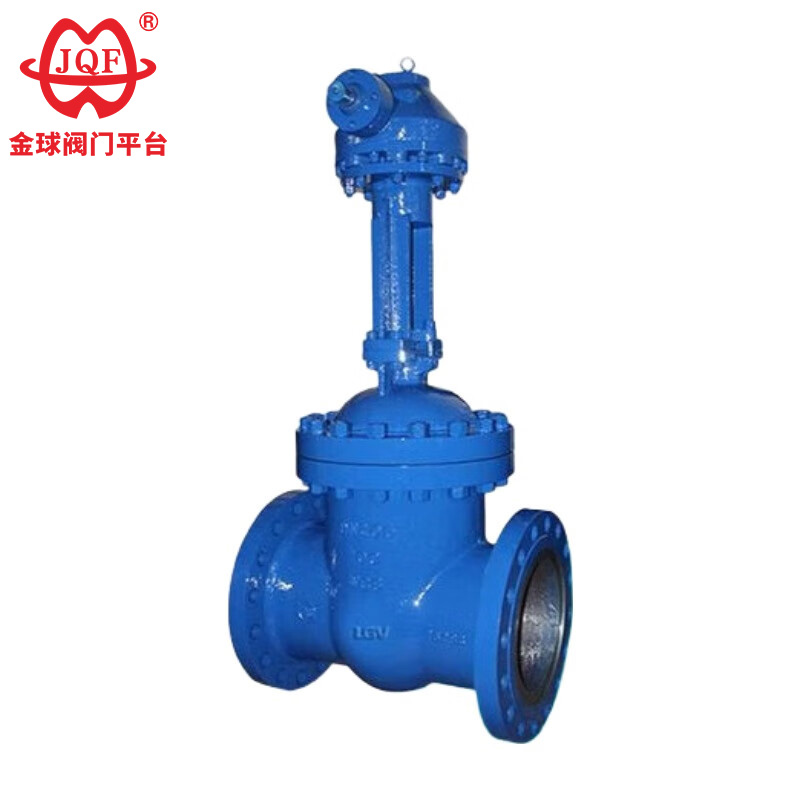

Z540H, Z540Y, Z540W τύπου PN16 ~ PN160 χαλύβδινη κωνική βαλβίδα σφηνωτή πύλης που παράγεται από τη Lianggu valve Co., Ltd. Μετάδοση κίνησης με κωνικό γρανάζια, σύνδεση φλάντζας, ελαστική πύλη τύπου σφήνας. Το υλικό της επιφάνειας στεγανοποίησης καθίσματος είναι κράμα συγκόλλησης επιφανειών (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16C ~ 16R ~ 1), Z540Y-16R ~ 1 160P, Z540W-16R ~ 160R), ονομαστική πίεση PN16 ~ PN160. Το υλικό του σώματος της βαλβίδας είναι ανθρακούχο χάλυβας (Z540H-16C ~ 160, Z540Y-16C ~ 160), χάλυβας από κράμα χρωμίου μολυβδαινίου (Z540Y-16I ~ 160I), ανοξείδωτος χάλυβας (Z540W-16P ~ 6P ~ 160Y, Βαλβίδα πύλης Z540W-16R ~ 160R, Z540Y- 16R ~ 160R).
1. Οι προσαρμοσμένες βαλβίδες πύλης με γρανάζια λοξότμησης διαθέτουν προηγμένα πρότυπα, αξιόπιστη στεγανοποίηση, ανώτερη απόδοση και ελκυστική εμφάνιση.
2. Δομή πλάκας βαλβίδας σε σχήμα σφήνας για ευέλικτη εναλλαγή.
3. Η πλάκα και η έδρα της βαλβίδας είναι συγκολλημένα από κράμα Stellite.
4. Το στέλεχος βαλβίδας υφίσταται επεξεργασία σβέσης και σκλήρυνσης για ενισχυμένη αντοχή στη διάβρωση και τη φθορά.
5. Διατίθενται πρότυπα πολλαπλών φλαντζών σωλήνων και τύποι επιφάνειας στεγανοποίησης φλάντζας.
6. Οι υψηλής ποιότητας βαλβίδες πύλης με γρανάζια Bevel είναι διαθέσιμες σε διάφορα υλικά αμαξώματος για να ταιριάζουν σε διαφορετικές συνθήκες πίεσης, θερμοκρασίας και μέσων.
| μοντέλο | ΠΝ | Πίεση εργασίας/MPa | Θερμοκρασία λειτουργίας/℃ | Κατάλληλα μέσα |
| Z540H-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Νερό, ατμός, λάδι |
| Z540Y-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Νερό, ατμός, λάδι |
| Z540H-16I-160 | 16-160 | 1,6-16,0 | ≤550 | Ατμός, λάδι |
| Z540W-16P-40P | 16-40 | 1,6-4,0 | ≤150 | Διαβρωτικά μέσα |
| Z540Y-16P-160P | 16-160 | 1,6-16,0 | ≤150 | Διαβρωτικά μέσα |
| Z540W-16R-40R | 16-40 | 1,6-4,0 | ≤150 | Διαβρωτικά μέσα |
| Z540Y-16R-160R | 16-160 | 1,6-16,0 | ≤150 | Διαβρωτικά μέσα |

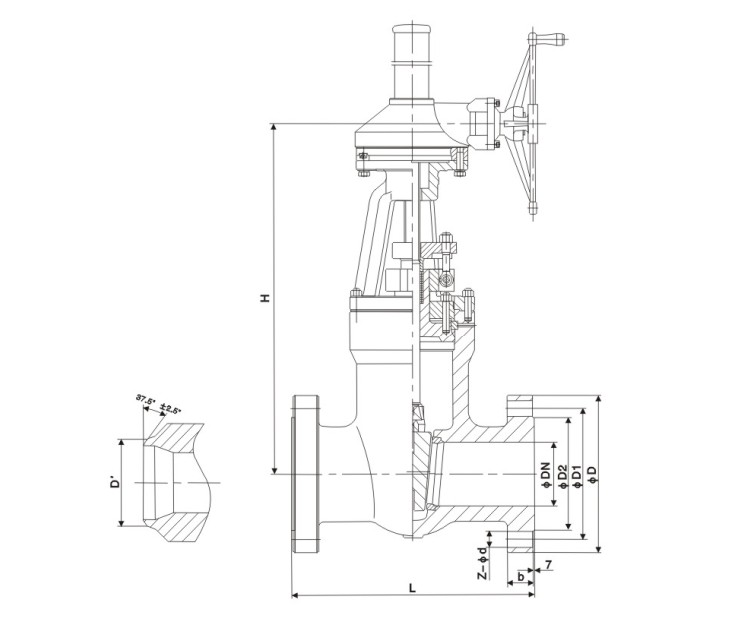

| Ονομαστική διάμετρος | Οι κύριες διαστάσεις και διαστάσεις σύνδεσης | |||||||
| L | D | Δ1 | Δ2 | b | Ζ-δ | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
