Ηλεκτρική βαλβίδα πύλης

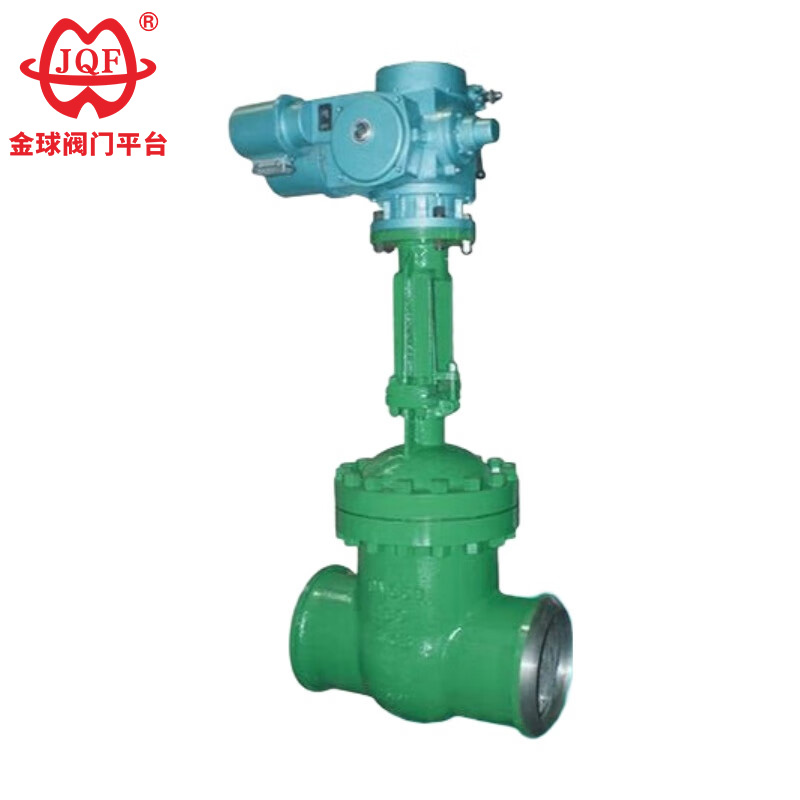

Το εργοστάσιο JQF Valve όχι μόνο κατασκευάζει διάφορες τυπικές βαλβίδες, αλλά επίσης σχεδιάζει και παράγει βαλβίδες σύμφωνα με τις απαιτήσεις των πελατών. Η υψηλής ποιότητας ηλεκτρική βαλβίδα πύλης είναι μια αυτοματοποιημένη συσκευή βαλβίδας που ενσωματώνει έναν ηλεκτρικό ενεργοποιητή με ένα σώμα βαλβίδας πύλης συνδεδεμένο με ένα συγκολλημένο άκρο. Πραγματοποιεί τηλεχειρισμό, γρήγορο άνοιγμα και κλείσιμο και αυτοματοποιημένη διαχείριση βαλβίδων. Είναι ιδιαίτερα κατάλληλο για συνθήκες εργασίας υψηλής πίεσης, υψηλής θερμοκρασίας, υψηλού κινδύνου ή δυσπρόσιτων συνθηκών και αποτελεί βασικό στοιχείο εξοπλισμού για τον σύγχρονο βιομηχανικό έλεγχο αυτοματισμού αγωγών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive Standard

Προδιαγραφές σχεδίασης: GB / T 12234
Μήκος δομής: GB / T 12221
Φλάντζα σύνδεσης: JB / T 79.1
Δοκιμή και επιθεώρηση: JB / T 9092
Πίεση - Θερμοκρασία: GB / T 9131
Ταυτότητα προϊόντος: GB / T 12220

Οι ηλεκτρικές βαλβίδες πύλης είναι κατάλληλες για εφαρμογές που απαιτούν πλήρες άνοιγμα ή πλήρες κλείσιμο. Εν ολίγοις, χρησιμοποιούνται ως διακόπτες on/off, συνήθως εγκατεστημένοι σε αγωγούς ως βαλβίδες απομόνωσης και δεν είναι κατάλληλοι για έλεγχο ροής. Όταν η βαλβίδα είναι πλήρως ανοιχτή, η δίοδος είναι εντελώς ανεμπόδιστη, επιτρέποντας στο μέσο να ρέει ευθεία χωρίς ουσιαστικά απώλεια πίεσης. Ως εκ τούτου, είναι ιδανικά για συστήματα που δίνουν προτεραιότητα στην απώλεια χαμηλής πίεσης και απαιτούν ανεμπόδιστη διαδρομή ροής.

Χαρακτηριστικά

1. Συμπαγής δομή, λογικός σχεδιασμός, καλή ακαμψία βαλβίδων, ομαλή διαδρομή ροής και χαμηλός συντελεστής ροής.
2. Οι επιφάνειες στεγανοποίησης είναι κατασκευασμένες από ανοξείδωτο χάλυβα και υλικά σκληρού κράματος, εξασφαλίζοντας μεγάλη διάρκεια ζωής.
3. Η ηλεκτρική βαλβίδα πύλης χρησιμοποιεί εύκαμπτη συσκευασία γραφίτη, εξασφαλίζοντας αξιόπιστη σφράγιση και εύκολη, ευέλικτη λειτουργία.
4. Η ηλεκτρική βαλβίδα πύλης μπορεί να κινηθεί χειροκίνητα, πνευματικά, ηλεκτρικά ή με γρανάζι.
5. Τρεις δομικές επιλογές είναι διαθέσιμες: εύκαμπτη μονή πύλη με σφήνα, μονή πύλη με άκαμπτη σφήνα και διπλή πύλη.

Παράμετροι Απόδοσης

Ονομαστική πίεση PN (MPa)	περίπτωση	πίεση δοκιμής (MPa)		Σφραγισμένο
Ονομαστική πίεση PN (MPa)	περίπτωση	Σφραγισμένο (υγρό)	Σφραγίδα (αέριο)	Σφραγισμένο
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Κατάλληλη μέση και εφαρμόσιμη θερμοκρασία

Υλικό κελύφους	Κατάλληλα μέσα	Εφαρμόσιμη θερμοκρασία (℃)
Ανθρακούχο χάλυβα (τύπου C)	Νερό, ατμός, λάδι	≤425
Χρώμιο νικέλιο τιτάνιο χάλυβας (τύπου P)	Νιτρικά οξέα	≤200
Χρώμιο νικέλιο μολυβδαίνιο τιτάνιο χάλυβας (τύπου R)	Οξικό οξύ	≤200
Χάλυβας χρωμομολυβδαίνιο (τύπου Ι)	Νερό, ατμός, λάδι	≤550

Το κύριο μέρος υλικό

Σώμα, καπό	Πλάκα βαλβίδας, έδρα	Στέλεχος βαλβίδας	Στέλεχος παξιμάδι	πληρωτικό	Χειροτροχός
Ανθρακούχο χάλυβα	Ανθρακούχο χάλυβα υψηλής ποιότητας + καρβίδιο ή ανοξείδωτο χάλυβα	Χρώμιο ανοξείδωτο ατσάλι	Χάλκινο αλουμίνιο	Συσκευασία αμιάντου από γραφίτη	Ελατό σίδερο
Χρώμιο νικέλιο τιτάνιο χάλυβας	Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας + καρβίδιο με τσιμέντο	Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα	Χάλκινο αλουμίνιο	Τεφλόν	Ελατό σίδερο
Χρώμιο νικέλιο μολυβδαίνιο τιτάνιο χάλυβας	Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας + καρβίδιο με τσιμέντο	Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα	Χάλκινο αλουμίνιο	Τεφλόν	Ελατό σίδερο
Χάλυβας χρωμομολυβδαίνιο	Κραματοποιημένος χάλυβας + Καρβίδιο	Χάλυβας χρωμομολυβδαίνιο	Χάλκινο αλουμίνιο	Εύκαμπτος αμίαντος	Ελατό σίδερο

Το κύριο σχήμα και οι διαστάσεις σύνδεσης

Ονομαστική διάμετρος	Οι κύριες διαστάσεις και διαστάσεις σύνδεσης
Ονομαστική διάμετρος	L	D	Δ1	Δ2	b	Ζ-δ	H	D0
Ζ41Η-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Ζ41Η-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

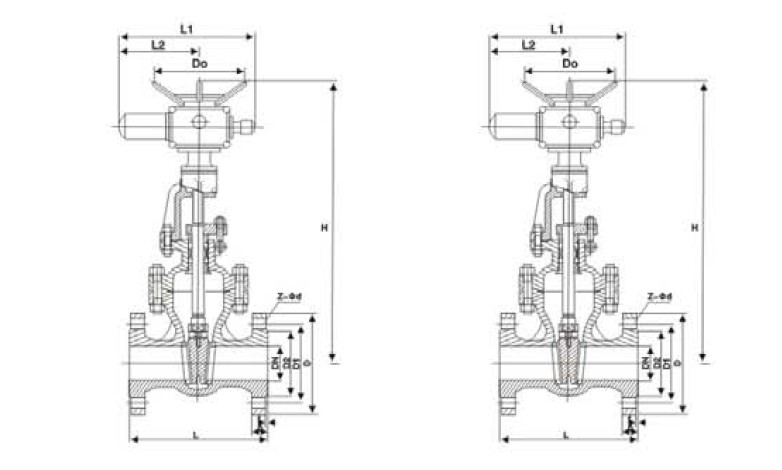

Εικόνα δομής
