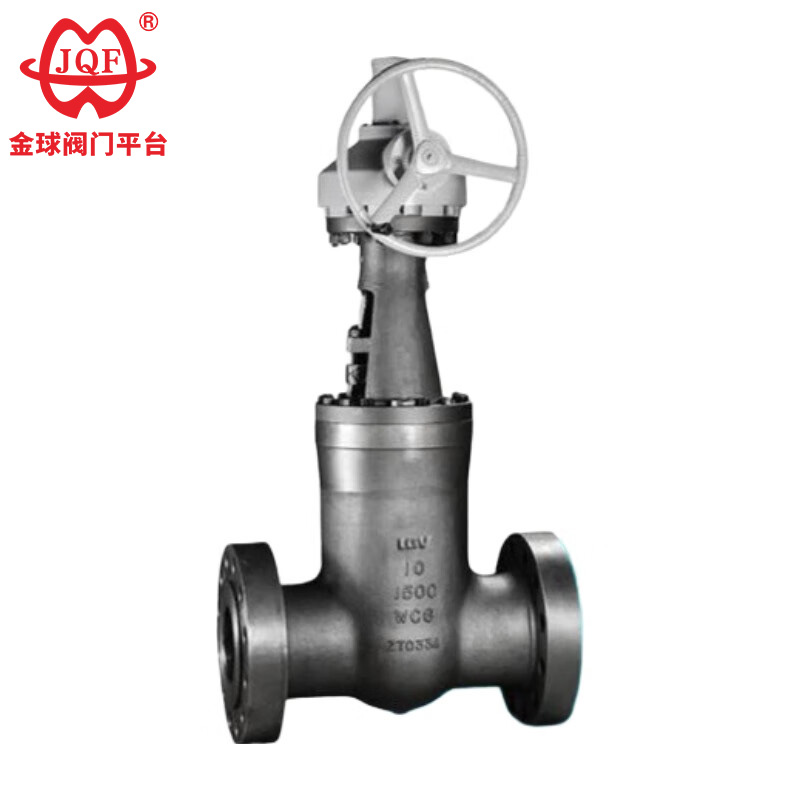

Οι βαλβίδες πύλης υψηλής θερμοκρασίας, γνωστές και ως βαλβίδες σταθμών παραγωγής ενέργειας, χρησιμοποιούνται κυρίως στα συστήματα σωληνώσεων διαφόρων συστημάτων σε θερμοηλεκτρικούς σταθμούς για την απενεργοποίηση ή τη σύνδεση του μέσου αγωγού. Εφαρμόσιμο μέσο: μη διαβρωτικό μέσο όπως νερό και ατμός.
Η αρχή κίνησης μηδενικής τριβής της βαλβίδας πύλης υψηλής θερμοκρασίας ξεπερνά τους εγγενείς περιορισμούς των παραδοσιακών βαλβίδων, δηλαδή τη σταδιακή μείωση της ακεραιότητας της στεγανοποίησης λόγω φθοράς της επιφάνειας κατά τη λειτουργία. Η βαλβίδα πύλης υψηλής θερμοκρασίας διαθέτει σχεδιασμό πάνω στην είσοδο, επιτρέποντας την απευθείας ηλεκτρονική συντήρηση ενώ ο αγωγός παραμένει υπό πίεση, μειώνοντας σημαντικά τον χρόνο διακοπής λειτουργίας του εξοπλισμού και το κόστος λειτουργίας χωρίς αποσυμπίεση του συστήματος.
Η ενσωματωμένη δομή του καθίσματος εμποδίζει τα παγιδευμένα μέσα να δημιουργήσουν επικίνδυνες συνθήκες υπερπίεσης, εξαλείφοντας τον πιθανό κίνδυνο συσσώρευσης πίεσης στον θάλαμο και αποφεύγοντας τις παραβιάσεις των κανονισμών ασφαλείας.
Το ενσωματωμένο σύστημα μετάδοσης κίνησης χαμηλής ροπής, με την προσεκτικά σχεδιασμένη γεωμετρία στελέχους του, απαιτεί ελάχιστη χειροκίνητη λειτουργία—ακόμη και κάτω από διαφορικά υψηλής πίεσης, μπορεί συνήθως να λειτουργήσει εύκολα μέσω ενός συμπαγούς χειροτροχού.
Η αξιοπιστία της στεγανοποίησης απορρέει από έναν μηχανικά κινούμενο μηχανισμό σφήνας που υπολογίζει την ώθηση του στελέχους για να εμπλακεί με δύναμη το δίσκο της βαλβίδας με την έδρα. Αυτή η αξιόπιστη μηχανική εμπλοκή εξασφαλίζει αεροστεγές κλείσιμο, ανεπηρέαστο από τις διακυμάνσεις της πίεσης του αγωγού, εξασφαλίζοντας σταθερή απόδοση σε διάφορες περιοχές λειτουργίας. Ταυτόχρονα, το ρευστό του αγωγού δημιουργεί μια ομοιόμορφη ροή οριακού στρώματος 360° σε ολόκληρη την περιφέρεια του καθίσματος, μετριάζοντας τα θερμά σημεία διάβρωσης που προκαλούνται από τυρβώδεις κρούσεις και ξεπλένοντας ενεργά τις εναποθέσεις σωματιδίων από κρίσιμες περιοχές στεγανοποίησης.
Σε σύγκριση με άλλα προϊόντα βαλβίδων, οι βαλβίδες πύλης υψηλής θερμοκρασίας χαρακτηρίζονται από υψηλή θερμοκρασία και υψηλή πίεση, καθώς και από μοναδικό σχεδιασμό αυτοσφράγισης. Όσο υψηλότερη είναι η πίεση, τόσο πιο αξιόπιστη στεγανοποίηση. Λόγω της απόδοσης και των τεχνικών χαρακτηριστικών, οι ειδικές συνθήκες εργασίας κάνουν το προϊόν να αποτελεί ένα χαρακτηριστικό που δεν μπορεί να αντικατασταθεί από άλλα προϊόντα.
Πρότυπο σχεδίασης: GB / T 12234-2007
Μήκος δομής GB / T 12221-2005
Μέγεθος σύνδεσης συγκόλλησης άκρου NB / T 4704-2014
Δοκιμή και Επιθεώρηση NB / T 4704-2014
Πίεση - Θερμοκρασία: NB / T 4704-2014
| μοντέλο | ΠΝ | Πίεση εργασίας/MPa | κατάλληλη θερμοκρασία/℃ | Κατάλληλα μέσα | Σώμα |
| Z61Y-250 | 250 | 25 | ≤570 | ατμός | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | ατμός | WC9 |
| μοντέλο | υλικό | ||||
| Σώμα | Πλάκα βαλβίδας | καπάκι | Στέλεχος μητέρα | πληρωτικό | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Εύκαμπτος γραφίτης |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Εύκαμπτος γραφίτης |
| DN | L | D | H | D0 | βάρος/Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Όλο το κείμενο, τα δεδομένα και οι εικόνες σε αυτό το άρθρο είναι μόνο για αναφορά. Εάν πρέπει να δείτε περισσότερες επιδόσεις προϊόντος, μέγεθος δομής, τιμή και άλλες λεπτομέρειες. Επικοινωνήστε μαζί μας.
