Τυπική βαλβίδα πύλης από ανοξείδωτο χάλυβα GB

Το εργοστάσιο JQF Valve έχει δεσμευτεί για την έρευνα, την ανάπτυξη, την κατασκευή και την εξυπηρέτηση των σωμάτων βαλβίδων. Με ώριμο σχεδιασμό, εξαιρετική δεξιοτεχνία και επαγγελματικές επιτόπιες λύσεις, έχουμε κερδίσει την αναγνώριση και τον έπαινο των χρηστών μας. Η υψηλής ποιότητας βαλβίδα πύλης από ανοξείδωτο χάλυβα GB κατασκευάζεται σύμφωνα με αυστηρά πρότυπα 6S, με εξαιρετική ποιότητα κατασκευής, υψηλή σκληρότητα, ισχυρή σκληρότητα και αντοχή σε υψηλή πίεση με αποφυγή ρωγμών. Ανυπομονούμε να συνεργαστούμε μαζί σας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Βασικές προφυλάξεις:

1. Επιθεώρηση πριν από την εγκατάσταση: Επιβεβαιώστε τη συμβατότητα του υλικού της βαλβίδας με το υγρό μέσο, τη θερμοκρασία και την πίεση. Επιθεωρήστε την ανθεκτική όψη της βαλβίδας πύλης GB Standard Stainless Steel για γρατσουνιές. Βεβαιωθείτε ότι το υλικό της φλάντζας πληροί τις απαιτήσεις χρήσης και επιβεβαιώστε ότι τα μπουλόνια/παξιμάδια πληρούν τις απαιτήσεις αντοχής.
2. Ευθυγράμμιση εγκατάστασης: Μην πιέζετε την ευθυγράμμιση. Η κακή ευθυγράμμιση μπορεί να οδηγήσει σε παραμόρφωση της έδρας της βαλβίδας, διαρροή ή δομική καταπόνηση. Στηρίξτε τη σωλήνωση ανεξάρτητα κοντά στη βαλβίδα. Σφίξτε τα μπουλόνια σταδιακά με μια σειρά σε σχήμα αστεριού μέχρι να επιτευχθεί ομοιόμορφη ροπή. Αφού το σύστημα έχει λειτουργήσει για 24-48 ώρες, σφίξτε ξανά τα μπουλόνια.
3. Διαδικασίες λειτουργίας: Η υψηλής ποιότητας βαλβίδα πύλης από ανοξείδωτο χάλυβα GB πρέπει να είναι πλήρως ανοιχτή ή πλήρως κλειστή—το μερικό άνοιγμα θα επιταχύνει τη διάβρωση της έδρας/πλάκας της βαλβίδας από υγρό υψηλής ταχύτητας. Λειτουργείτε μόνο χρησιμοποιώντας τον χειροτροχό. μην χρησιμοποιείτε ποτέ κλειδί/μοχλό. Το στέλεχος της βαλβίδας πρέπει να λιπαίνεται ανά τρίμηνο.
4. Δοκιμή και συντήρηση: Μετά την εγκατάσταση, πριν από τη θέση σε λειτουργία του συστήματος, θα πρέπει να πραγματοποιηθεί δοκιμή στατικής πίεσης στη βαλβίδα πύλης από ανοξείδωτο χάλυβα GB 1,5 φορές την ονομαστική πίεση PN. Κατά τη διάρκεια της δοκιμής, η βαλβίδα θα πρέπει να απομονώνεται από τον εξοπλισμό κατάντη.
5. Αποθήκευση και χειρισμός: Οι βαλβίδες πρέπει να αποθηκεύονται σε εσωτερικούς χώρους και να προστατεύονται από την υγρασία. Πριν από την εγκατάσταση, τα ακραία καπάκια πρέπει να παραμείνουν στην τοποθετημένη θέση.

Χαρακτηριστικά

1. Η βαλβίδα πύλης Standard Stainless Steel GB είναι κατασκευασμένη από ωστενιτικό ανοξείδωτο χάλυβα, ο οποίος έχει εξαιρετική αντοχή στη διάβρωση από οξειδωτικά όξινα μέσα.
2. Όταν το μέσο ρέει μέσα από την τυπική βαλβίδα πύλης από ανοξείδωτο χάλυβα GB, η κατεύθυνση ροής παραμένει αμετάβλητη, με αποτέλεσμα χαμηλή αντίσταση υγρού.
3. Η κατεύθυνση κίνησης της πύλης είναι κάθετη στην κατεύθυνση ροής του μέσου, με αποτέλεσμα χαμηλή ροπή ανοίγματος και κλεισίματος και αβίαστη λειτουργία.
4. Η κατεύθυνση ροής του μέσου είναι απεριόριστη, χωρίς να διαταράσσεται η ροή του υγρού ή να μειώνεται η πίεση. Το μέσο μπορεί να ρέει από κάθε πλευρά της βαλβίδας πύλης, επιτυγχάνοντας τον επιδιωκόμενο σκοπό του. Είναι ιδιαίτερα κατάλληλο για αγωγούς όπου η κατεύθυνση ροής του μέσου μπορεί να αλλάξει.
5. Η τυπική βαλβίδα πύλης από ανοξείδωτο χάλυβα GB τοποθετείται κατακόρυφα μέσα στο σώμα της βαλβίδας, με αποτέλεσμα ένα μικρό δομικό μήκος.
6. Η τυπική βαλβίδα πύλης από ανοξείδωτο χάλυβα GB έχει καλή απόδοση σφράγισης. Η φθορά στην επιφάνεια στεγανοποίησης είναι ελάχιστη όταν είναι πλήρως ανοιχτή.

Executive Standard

Προδιαγραφές σχεδίασης: GB / T 12234
Μήκος δομής: GB / T 12221
Φλάντζα σύνδεσης: JB / T 79.1
Δοκιμή και επιθεώρηση: JB / T 9092
Πίεση - Θερμοκρασία: GB / T 9131
Ταυτότητα προϊόντος: GB / T 12220

Παράμετροι απόδοσης

Ονομαστική πίεση PN (MPa)	περίπτωση	πίεση δοκιμής (MPa)		Σφραγισμένο
Ονομαστική πίεση PN (MPa)	περίπτωση	Σφραγισμένο (υγρό)	Σφραγίδα (αέριο)	Σφραγισμένο
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Κατάλληλη μέση και εφαρμόσιμη θερμοκρασία

Υλικό κελύφους	Κατάλληλα μέσα	Εφαρμόσιμη θερμοκρασία (℃)
Χρώμιο νικέλιο τιτάνιο χάλυβας (τύπου P)	Νιτρικά οξέα	≤200
Χρώμιο νικέλιο μολυβδαίνιο τιτάνιο χάλυβας (τύπου R)	Οξικό οξύ	≤200

Το κύριο μέρος υλικό

Σώμα, καπό	Πλάκα βαλβίδας, έδρα	Στέλεχος βαλβίδας	Στέλεχος παξιμάδι	πληρωτικό	Χειροτροχός
Χρώμιο νικέλιο τιτάνιο χάλυβας	Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας + καρβίδιο με τσιμέντο	Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα	Χάλκινο αλουμίνιο	Τεφλόν	Ελατό σίδερο
Χρώμιο νικέλιο μολυβδαίνιο τιτάνιο χάλυβας	Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας + καρβίδιο με τσιμέντο	Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα	Χάλκινο αλουμίνιο	Τεφλόν	Ελατό σίδερο

Το κύριο σχήμα και οι διαστάσεις σύνδεσης

Ονομαστική διάμετρος	Οι κύριες διαστάσεις και διαστάσεις σύνδεσης
Ονομαστική διάμετρος	L	D	Δ1	Δ2	b	Ζ-δ	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

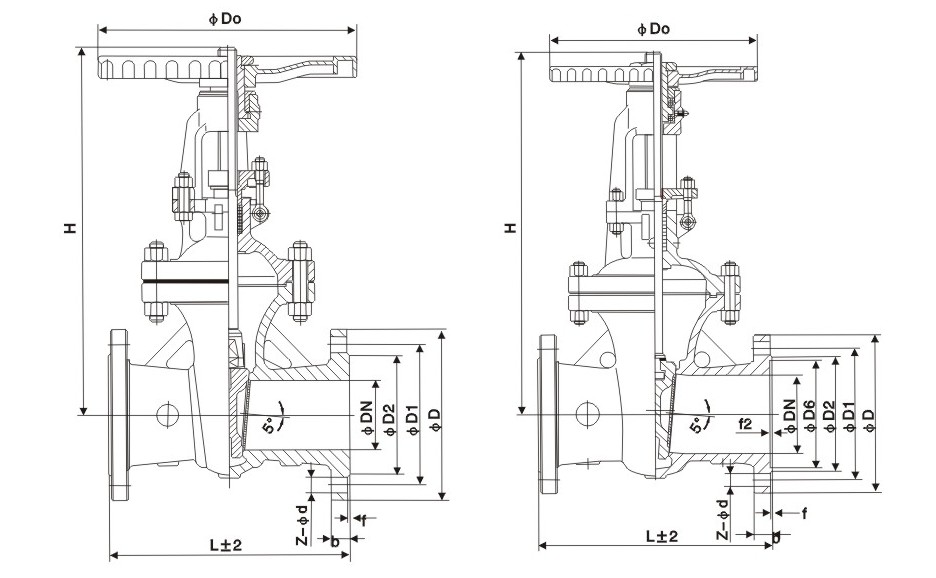

Εικόνα δομής
