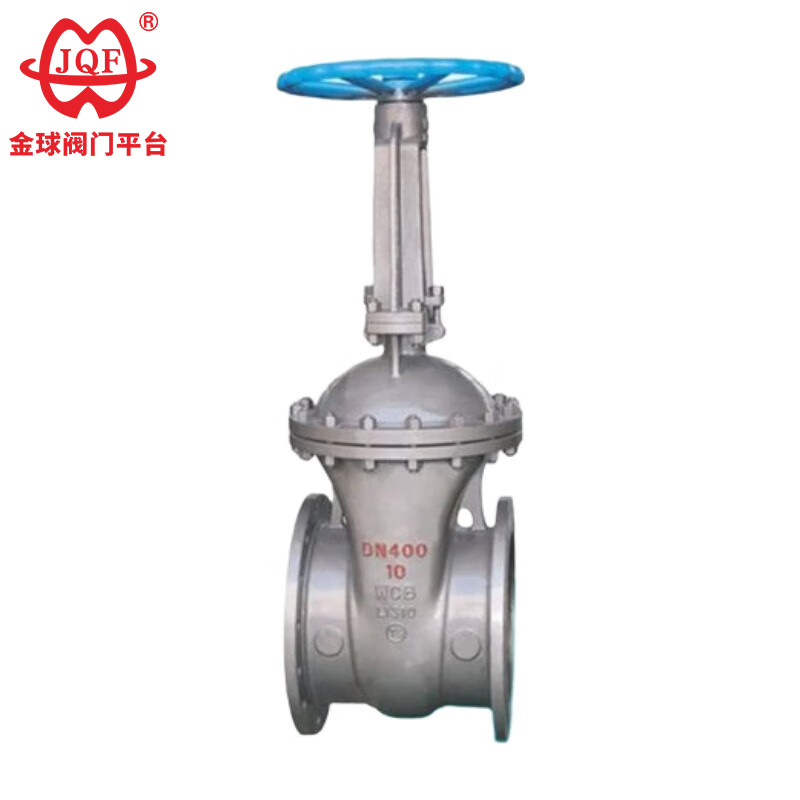

Οι υψηλής ποιότητας βαλβίδες πύλης από ανοξείδωτο χάλυβα API, σχεδιασμένες από την JQF Valve, έναν επαγγελματία προμηθευτή βαλβίδων στην Κίνα, χυτεύονται χρησιμοποιώντας την πιο πρόσφατη διαδικασία χύτευσης ακριβείας κολλοειδούς πυριτίου, με αποτέλεσμα μια εξαιρετικά μεγάλη διάρκεια ζωής της βαλβίδας. Το σώμα της βαλβίδας είναι κατασκευασμένο από ανθρακούχο χάλυβα (ή ανοξείδωτο χάλυβα) και κράμα χάλυβα, καθιστώντας το εύκολο στην εγκατάσταση και τη συντήρηση.
1. Χαμηλή αντίσταση υγρού: Όταν είναι πλήρως ανοιχτή, η βαλβίδα πύλης από ανοξείδωτο χάλυβα API επιτρέπει την άμεση ροή του μέσου, ελαχιστοποιώντας την αντίσταση υγρού και συνεπώς μειώνοντας την απώλεια πίεσης.
2. Ανθεκτικές στη φθορά επιφάνειες στεγανοποίησης: Σε σύγκριση με τις βαλβίδες πύλης, οι επιφάνειες στεγανοποίησης των προσαρμοσμένων βαλβίδων πύλης από ανοξείδωτο χάλυβα API αντιμετωπίζουν λιγότερη τριβή και διάβρωση.
3. Εύκολο άνοιγμα και κλείσιμο: Κατά το άνοιγμα και το κλείσιμο, η κίνηση της πύλης είναι κάθετη προς την κατεύθυνση του ρευστού, απαιτώντας λιγότερη κινητήρια δύναμη και επομένως απαιτείται λιγότερη προσπάθεια για να λειτουργήσει.
4. Απλή δομή και ευρεία εφαρμογή: Οι βαλβίδες πύλης από ανοξείδωτο χάλυβα API υψηλής ποιότητας είναι απλές στη δομή, μικρές σε μήκος και εύκολες στην κατασκευή, προσαρμόζονται σε διαφορετικές πιέσεις, θερμοκρασίες και διαμέτρους και κατάλληλες για διάφορα μέσα και συνθήκες λειτουργίας.
5. Χωρίς αναταράξεις: Όταν είναι πλήρως ανοιχτή, η βαλβίδα πύλης από ανοξείδωτο χάλυβα API επιτρέπει απεριόριστη ροή μέσου, αποτρέποντας τις αναταράξεις και προάγοντας τη λειτουργία του αγωγού.
Σχεδιασμός και κατασκευή: API 600
Μέγεθος φλάντζας: ANSI B16.5
Μήκος δομής: ANSI B16.10
Πίεση ~ Θερμοκρασία: ANSI B16.34
Επιθεώρηση και δοκιμή: API 598
| Ονομαστική πίεση (Lb) | Δοκιμή δύναμης | Δοκιμή σφράγισης νερού | Δοκιμή σφράγισης αερίου | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Σώμα, καπό, πύλη | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Επιφάνεια στεγανοποίησης | Cr13 ή καρβίδιο με τσιμέντο | Σώμα (W) ή καρβίδιο με τσιμέντο (Υ) | ||||
| Στέλεχος και εσωτερικά μέρη | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| πληρωτικό | Εύκαμπτος γραφίτης | |||||
| Τσιμούχα | Σπειροειδής φλάντζα από ανοξείδωτο χάλυβα | |||||
| Κατάλληλα μέσα | Νερό, ατμός, λάδι και ούτω καθεξής | Νιτρικό οξύ και άλλα διαβρωτικά μέσα | Ισχυρά οξειδωτικά μέσα | Οξικό οξύ και άλλα διαβρωτικά μέσα | ||
| σωστή θερμοκρασία | -29~425℃ | -40~500℃ | ||||
| Ονομαστική διάμετρος | Οι κύριες διαστάσεις και διαστάσεις σύνδεσης | |||||||
| L | D | Δ1 | Δ2 | b | Ζ-δ | H | D0 | |
| 150 LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
