1. Αρχιτεκτονική Fluid Dynamics με βελτιστοποίηση χώρου: Ο δομικά βελτιστοποιημένος σχεδιασμός πλαισίου παρέχει στο σώμα της βαλβίδας εξαιρετική ακαμψία και ανεμπόδιστη γεωμετρία ροής, ελαχιστοποιώντας την πτώση πίεσης.
2. Προηγμένη σύνθετη επιφάνεια σφράγισης: Η Russian Standard Gate Valve χρησιμοποιεί ιδιόκτητη μεταλλουργική τεχνολογία για να συνδυάζει κράματα ανθεκτικά στη διάβρωση με μήτρα καρβιδίου βολφραμίου, επιτυγχάνοντας εξαιρετικά μεγάλη διάρκεια ζωής κύκλου που υπερβαίνει κατά πολύ τα βιομηχανικά πρότυπα.
3. Λειτουργικό σύστημα στελέχους χωρίς τριβές: Οι ανισότροποι δακτύλιοι στεγανοποίησης από γραφίτη εξασφαλίζουν στεγανοποίηση στελέχους μηδενικής διαρροής ενώ παρέχουν καθαρή ενεργοποίηση χαμηλής ροπής για εύκολη και αβίαστη λειτουργία.
4. Ενσωμάτωση ενεργοποίησης πολλαπλών λειτουργιών: Η Russian Standard Gate Valve προσφέρει ολοκληρωμένη συμβατότητα ενεργοποίησης, συμπεριλαμβανομένων χειροκίνητων τροχών, πνευματικών ενεργοποιητών, ηλεκτροκινητήρων και πλανητικού μειωτήρα ταχυτήτων, επιτρέποντας την καθολική ανάπτυξη.
5. Ρυθμιζόμενη πλατφόρμα τοπολογίας δίσκου βαλβίδων: Τρεις διαφορετικές διαμορφώσεις σφράγισης: προσαρμοζόμενη στην πίεση εύκαμπτη μονή πύλη, άκαμπτη μονή πύλη υψηλού φορτίου και διπλή παράλληλη πύλη διπλής κατεύθυνσης.
Προδιαγραφές σχεδίασης: GB / T 12234
Μήκος δομής: GB / T 12221
Φλάντζα σύνδεσης: r0CT12815-08-I
Δοκιμή και επιθεώρηση: JB / T 9092
Πίεση - Θερμοκρασία: GB / T 9131
Ταυτότητα προϊόντος: GB / T 12220
| Ονομαστική πίεση PN (MPa) | περίπτωση | πίεση δοκιμής (MPa) | Σφραγισμένο | |
| Σφραγισμένο (υγρό) | Σφραγίδα (αέριο) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Υλικό κελύφους | Κατάλληλα μέσα | Εφαρμόσιμη θερμοκρασία (℃) |
| Ανθρακούχο χάλυβα (τύπου C) | Νερό, ατμός, λάδι | ≤425 |
| Χρώμιο νικέλιο τιτάνιο χάλυβας (τύπου P) | Νιτρικά οξέα | ≤200 |
| Χρώμιο νικέλιο μολυβδαίνιο τιτάνιο χάλυβας (τύπου R) | Οξικό οξύ | ≤200 |
| Χάλυβας χρωμομολυβδαίνιο (τύπου Ι) | Νερό, ατμός, λάδι | ≤550 |
| Σώμα, καπό | Πλάκα βαλβίδας, έδρα | Στέλεχος βαλβίδας | Στέλεχος παξιμάδι | πληρωτικό | Χειροτροχός |
| Ανθρακούχο χάλυβα | Ανθρακούχο χάλυβα υψηλής ποιότητας + καρβίδιο ή ανοξείδωτο χάλυβα | Χρώμιο ανοξείδωτο ατσάλι | Χάλκινο αλουμίνιο | Συσκευασία αμιάντου από γραφίτη | Ελατό σίδερο |
| Χρώμιο νικέλιο τιτάνιο χάλυβας | Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας + καρβίδιο με τσιμέντο | Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα | Χάλκινο αλουμίνιο | Τεφλόν | Ελατό σίδερο |
| Χρώμιο νικέλιο μολυβδαίνιο τιτάνιο χάλυβας | Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας + καρβίδιο με τσιμέντο | Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα | Χάλκινο αλουμίνιο | Τεφλόν | Ελατό σίδερο |
| Χάλυβας χρωμομολυβδαίνιο | Κραματοποιημένος χάλυβας + Καρβίδιο | Χάλυβας χρωμομολυβδαίνιο | Χάλκινο αλουμίνιο | Εύκαμπτος αμίαντος | Ελατό σίδερο |

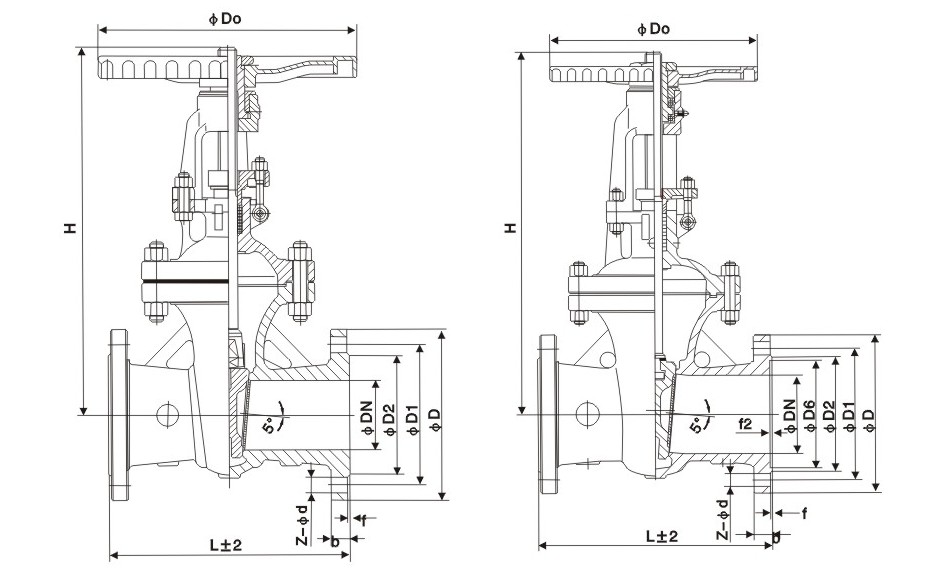

| Ονομαστική διάμετρος | Οι κύριες διαστάσεις και διαστάσεις σύνδεσης | |||||||
| L | D | Δ1 | Δ2 | b | Ζ-δ | H | D0 | |
| Ζ41Η-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Ζ41Η-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
