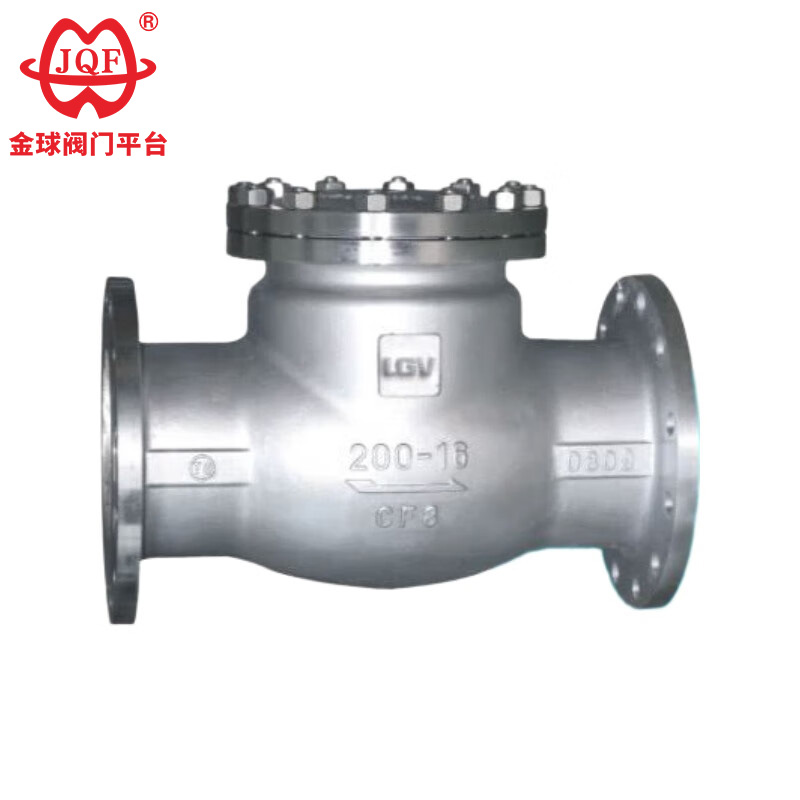

Η Jinqiu Valve, ένας επαγγελματίας κατασκευαστής βαλβίδων αντεπιστροφής από ανοξείδωτο χάλυβα στην Κίνα, που κατασκευάζει βαλβίδες αντεπιστροφής από ανοξείδωτο χάλυβα των οποίων οι βραχίονες παλινδρόμησης χρησιμοποιούν μια σφαιρική δομή σύνδεσης στη διασταύρωση του βραχίονα παλινδρόμησης και του δίσκου βαλβίδας. Αυτό επιτρέπει στον δίσκο της βαλβίδας να έχει έναν ορισμένο βαθμό ελευθερίας εντός εύρους 360 μοιρών και παρέχει την κατάλληλη αντιστάθμιση μικροθέσης.
Αυτές οι βαλβίδες χρησιμοποιούνται ευρέως στη χημική, τη μεταλλουργική και τη φαρμακευτική βιομηχανία. Οι βαλβίδες αντεπιστροφής από ανοξείδωτο χάλυβα τύπου H44W και H44Y χρησιμοποιούνται σε συστήματα σωληνώσεων, κυρίως για την πρόληψη της αντίστροφης ροής του μέσου, την πρόληψη της αναστροφής της αντλίας και του κινητήρα μετάδοσης κίνησης και την πρόληψη της διαρροής του μέσου εντός των δοχείων. Οι βαλβίδες αντεπιστροφής μπορούν επίσης να χρησιμοποιηθούν σε αγωγούς όπου η πίεση μπορεί να είναι υψηλότερη από αυτή του κύριου ή του βοηθητικού συστήματος.
1. Χαμηλή πτώση πίεσης: Ο πλήρης σχεδιασμός της βαλβίδας αντεπιστροφής από ανοξείδωτο χάλυβα εξασφαλίζει ελάχιστη αντίσταση στη ροή όταν είναι ανοιχτή, εξοικονομώντας ενέργεια στο σύστημα.
2. Πλήρως αυτόματη λειτουργία: Η βαλβίδα αντεπιστροφής από ανοξείδωτο χάλυβα δεν απαιτεί εξωτερική παροχή ρεύματος ή χειροκίνητη παρέμβαση. λειτουργεί αποκλειστικά με βάση τη ροή και την πίεση γραμμής.
3. Αξιόπιστη σφράγιση: Προσφέρει ένα κάθισμα από μέταλλο σε μέταλλο ή ελαστικό (μαλακό) για να αποτρέψει την αντίστροφη ροή.
4. Στιβαρό και απλό σχέδιο: Η βαλβίδα ελέγχου από ανοξείδωτο χάλυβα έχει λίγα κινούμενα μέρη, υψηλή αξιοπιστία και απαιτεί ελάχιστη συντήρηση.
| μοντέλο | H44W-16P~250 | |
| Πίεση εργασίας (MPa) | 1,6~25 | |
| κατάλληλη θερμοκρασία (℃) | ≤550 | |
| Κατάλληλα μέσα | Ασθενές διαβρωτικό μέσο | |
| υλικό | Σώμα, καπό, δίσκος | Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα |
| Επιφάνεια στεγανοποίησης | Σώμα σφραγισμένο | |
| Όνομα μέρους | Όνομα υλικού | |||
| Σώμα | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| καπάκι | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Πλάκα βαλβίδας | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Επιφάνεια στεγανοποίησης | Σώμα / STL | Σώμα / STL | Σώμα / STL | Σώμα / STL |
| Άξονας βαλβίδας | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Τσιμούχα | Εύκαμπτος γραφίτης | Εύκαμπτος γραφίτης | Εύκαμπτος γραφίτης | Εύκαμπτος γραφίτης |
| μπουλόνι | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Παξιμάδι | A194 8 | Α194 8Μ | A194 8 | Α194 8Μ |
| Θερμοκρασία λειτουργίας | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Κατάλληλα μέσα | Ασθενές διαβρωτικό | Ασθενές διαβρωτικό | Ασθενές διαβρωτικό | Ασθενές διαβρωτικό |
| Ονομαστική διάμετροςDN | Οι κύριες διαστάσεις και διαστάσεις σύνδεσης | ||||||
| L | D | Δ1 | Δ2 | b | Ζ-δ | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
