Η Jinqiu Valve, επαγγελματίας κατασκευαστής βαλβίδων αντεπιστροφής στην Κίνα, οι βαλβίδες αντεπιστροφής API έχουν σχεδιαστεί και κατασκευαστεί εξ ολοκλήρου σύμφωνα με τα αμερικανικά πρότυπα. Αυτές οι βαλβίδες διαθέτουν μια αισθητικά ευχάριστη δομή και προηγμένη τεχνολογία. Οι βαλβίδες ελέγχου API ανοίγουν και κλείνουν αυτόματα το δίσκο της βαλβίδας με βάση τη ροή του ίδιου του μέσου για να αποτρέψουν την αντίστροφη ροή. Είναι επίσης γνωστές ως βαλβίδες μονής κατεύθυνσης, βαλβίδες αντεπιστροφής ή βαλβίδες αντίστροφης ροής. Οι κύριες λειτουργίες τους είναι να εμποδίζουν την αντίστροφη ροή του μέσου, να αποτρέπουν την αναστροφή της αντλίας και του κινητήρα κίνησης και να αποτρέπουν τη διαρροή του μέσου μέσα στο δοχείο.
1. Αντίσταση χαμηλής ροής: Όταν η βαλβίδα ελέγχου API είναι πλήρως ανοιχτή, η διαδρομή ροής είναι σχεδόν ανεμπόδιστη, με αποτέλεσμα χαμηλή πτώση πίεσης.
2. Γρήγορο κλείσιμο και αποτροπή αντίστροφης ροής: Η μοχλική δράση του δίσκου της βαλβίδας επιτρέπει γρήγορη απόκριση και κλείσιμο ακόμη και στην αρχή της αντίστροφης ροής.
3. Ευρεία Εφαρμογή: Κατάλληλο για ένα ευρύ φάσμα διαμέτρων σωλήνων, από DN50 έως DN1200 και άνω.
| Αύξων αριθμός | όνομα έργου | παράμετρος | |||||
| 1 | Ονομαστική πίεση PN (MPa) | 150 LB | 300 LB | 600 LB | 900 LB | 1500 LB | 2500 LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Πίεση δοκιμής αντοχής κελύφους | Ονομαστική πίεση σε θερμοκρασία δωματίου 1,5 φορές | |||||
| 3 | Δοκιμαστική πίεση στεγανοποίησης υψηλής πίεσης | Ονομαστική πίεση σε θερμοκρασία δωματίου 1,1 φορές | |||||
| 4 | Πίεση εργασίας σε θερμοκρασία δωματίου | Πατήστε την ονομαστική πίεση και θερμοκρασία ASME B16.34 | |||||
| πρότυπα σχεδιασμού | Μήκος δομής | Μέγεθος σύνδεσης φλάντζας | Δοκιμή και επιθεώρηση | Αναφορά πίεσης και θερμοκρασίας |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Όνομα μέρους | Όνομα υλικού | |||||
| Σώμα | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| καπάκι | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Πλάκα βαλβίδας | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Επιφάνεια στεγανοποίησης | 13Cr/STL | STL | Σώμα / STL | Σώμα / STL | Σώμα / STL | Σώμα / STL |
| Άξονας βαλβίδας | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Τσιμούχα | Εύκαμπτος γραφίτης | Εύκαμπτος γραφίτης | Εύκαμπτος γραφίτης | Εύκαμπτος γραφίτης | Εύκαμπτος γραφίτης | Εύκαμπτος γραφίτης |
| μπουλόνι | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Παξιμάδι | Α194 2Η | A194 4 | A194 8 | Α194 8Μ | A194 8 | Α194 8Μ |
| Θερμοκρασία λειτουργίας | -29~425℃ | -29~540℃ | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Κατάλληλα μέσα | ατμός | ατμός | Ασθενές διαβρωτικό | Ασθενές διαβρωτικό | Ασθενές διαβρωτικό | Ασθενές διαβρωτικό |

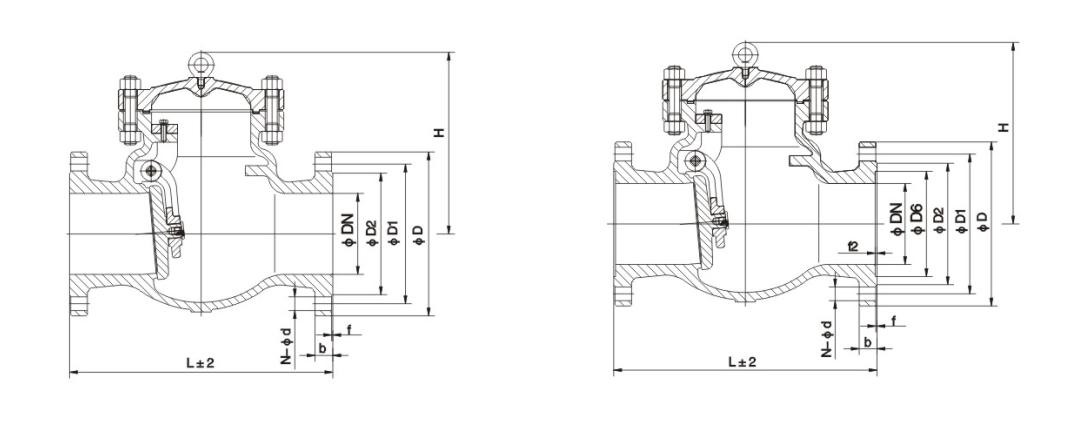

| Ονομαστική διάμετρος | μέγεθος | ||||||||
| m | σε | L | D | Δ1 | Δ2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
