1. Σχέδιο με πλήρη διάτρηση για ελάχιστη αντίσταση ροής
2. Καθαρισμός σωληνώσεων με τη βοήθεια βούρτσας,
3. Πλωτό κάθισμα για αμφίδρομη σφράγιση
4.Χαμηλή ροπή ανοίγματος και κλεισίματος
5. Εύκολη λειτουργία και μηχανισμοί ανακούφισης πίεσης και έγχυσης λίπους για εξασφάλιση υψηλής ασφάλειας
6. Απόδοση μηδενικής διαρροής.
Η JQF Valve κατασκευάζει επίπεδες βαλβίδες πύλης, έναν τύπο συρόμενης βαλβίδας. Το στοιχείο κλεισίματος μπορεί να είναι μια μονή ή μια διπλή πύλη με μηχανισμό διαστολής ενδιάμεσα. Η πίεση της πύλης στην έδρα της βαλβίδας ελέγχεται από την πίεση του μέσου που ενεργεί στην πλωτή πύλη ή στην πλωτή έδρα βαλβίδας. Στην περίπτωση μιας βαλβίδας διπλής πύλης, ο μηχανισμός διαστολής μεταξύ των δύο πυλών συμπληρώνει αυτήν την πίεση.
1. Πλωτή Αμφίδρομη Σφράγιση
Η προσαρμοσμένη επίπεδη έδρα βαλβίδας πύλης επιτρέπει το αμφίδρομο άνοιγμα και κλείσιμο, εξασφαλίζοντας αξιόπιστη στεγανοποίηση και ευέλικτη λειτουργία.
2. Σκληρό υλικό καθοδήγησης ανθεκτικό στη διάβρωση
Η πύλη είναι εξοπλισμένη με λωρίδες οδήγησης για ακριβή τοποθέτηση και η επιφάνεια στεγανοποίησης ψεκάζεται με αντιδιαβρωτική στρώση καρβιδίου βολφραμίου.
3. Σχεδιασμός Αντίστασης Μηδενικής Ροής
Αντίσταση υψηλής πίεσης του επίπεδου σώματος βαλβίδας πύλης. όταν είναι πλήρως ανοιχτό, το κανάλι ροής ευθύγραμμης ροής προσεγγίζει έναν σωλήνα ίσης διαμέτρου (αντίσταση ροής ≤ 0,03).
Η στεγανοποίηση πολλαπλών σταδίων με σύνθετο παρέμβυσμα στο στέλεχος της βαλβίδας μειώνει τον συντελεστή τριβής κατά 40%.
4. Μηχανισμός Στεγανοποίησης Διπλής Σταδίου
Όταν κλείνετε δεξιόστροφα:
Η μέση πίεση σπρώχνει την έδρα της βαλβίδας εισαγωγής για να σχηματίσει ένα πρωτεύον σφράγισμα.
Η πύλη πιέζει την έδρα της βαλβίδας εξόδου για να σχηματίσει μια διπλή σφράγιση.
5. Επαναστατική Διαδικτυακή Συντήρηση
Η δομή διπλής στεγανοποίησης επιτρέπει την αντικατάσταση ευάλωτων εξαρτημάτων χωρίς διακοπή παραγωγής. αυτή η τεχνολογία οδηγεί παρόμοια προϊόντα τόσο στο εσωτερικό όσο και στο διεθνές.
6. Προοδευτικός έλεγχος ανοίγματος και κλεισίματος
Όταν ανοίγετε αριστερόστροφα, η πύλη ανεβαίνει και η οπή οδηγού επικαλύπτεται σταδιακά με το κανάλι, επιτυγχάνοντας 100% πλήρες άνοιγμα στην οριακή θέση.
Σχεδιασμός και κατασκευή προτύπων: JB / T 5298
Πρότυπο μήκους δομής: JB / T 5298
Πρότυπο φλάντζας σύνδεσης: GB / T 9113
Κατηγορία θερμοκρασίας πίεσης: GB / T 12224-2005
Πρότυπα δοκιμής δοκιμής: GB / T 13927-2008, JB / T 5298
| Όνομα μέρους | Ανταλλακτικά και υλικά | |||
| JB/T77298 | API 6D | |||
| Βαλβίδα / καπό | WCB | WCB | A352-LCB | A351-CF8N |
| πύλη | 2Cr13+ENP | 20CrMoV+STL | ANSI 410+ENP | ANSI 316+ENP |
| Στέλεχος βαλβίδας | 2Cr13 | 2Cr13 | A182-F6a | A182-F316S |
| Κάθισμα | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| πληρωτικό | NBR/FPM | Εύκαμπτος γραφίτης | Τεφλόν | |
| Τσιμούχα | 18-8 / Εύκαμπτος γραφίτης | |||
| μπουλόνι | 35 | 35 CrMo | A193-B7M | A193-B8 |
| σωστή θερμοκρασία | -29~250℃ | -29~550℃ | -46~250℃ | -40~200℃ |
| Κατάλληλα μέσα | Νερό, λάδι | Ατμός, λάδι | Προπάνιο, αιθυλένιο | Νιτρικά οξέα |

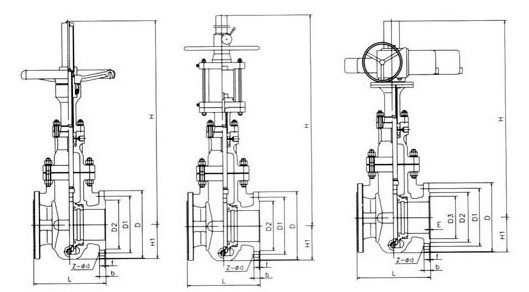

| Ονομαστική διάμετρος | Οι κύριες διαστάσεις και διαστάσεις σύνδεσης | ||||||
| L | D | Δ1 | Δ2 | Z-Φd | H | D0 | |
| Z43PF-16C | |||||||
| 100 | 150 | 215 | 180 | 155 | 8-Φ18 | 700 | 300 |
| 125 | 150 | 245 | 210 | 185 | 8-Φ18 | 798 | 350 |
| 150 | 150 | 280 | 240 | 210 | 8-Φ23 | 895 | 350 |
| 200 | 180 | 335 | 295 | 265 | 12-Φ23 | 1130 | 350 |
| 250 | 180 | 405 | 355 | 320 | 12-Φ25 | 1290 | 400 |
| 300 | 200 | 460 | 410 | 375 | 12-Φ25 | 1480 | 450 |
| 350 | 200 | 520 | 470 | 435 | 16-Φ25 | 1660 | 450 |
| 400 | 218 | 580 | 525 | 485 | 16-Φ30 | 1850 | 500 |
| 450 | 218 | 640 | 585 | 545 | 20-30 | 2080 | 500 |
| 500 | 229 | 705 | 650 | 608 | 20-34 | 2300 | 600 |
| 600 | 248 | 840 | 770 | 718 | 20-41 | 2680 | 800 |
| 700 | 286 | 910 | 840 | 788 | 24-41 | 3080 | 800 |
| 800 | 286 | 1020 | 950 | 898 | 24-41 | 3491 | 1000 |
| Z43PF-25 | |||||||
| 100 | 150 | 230 | 190 | 160 | 8-Φ23 | 700 | 300 |
| 125 | 150 | 270 | 220 | 188 | 8-Φ25 | 798 | 350 |
| 150 | 150 | 300 | 250 | 218 | 8-Φ25 | 895 | 350 |
| 200 | 180 | 360 | 310 | 278 | 12-Φ25 | 1130 | 350 |
| 250 | 180 | 425 | 370 | 332 | 12-Φ30 | 1290 | 400 |
| 300 | 200 | 485 | 430 | 390 | 16-Φ30 | 1480 | 450 |
| 350 | 200 | 550 | 490 | 448 | 16-Φ34 | 1660 | 450 |
| 400 | 218 | 610 | 550 | 505 | 16-Φ34 | 1850 | 500 |
| 450 | 218 | 660 | 600 | 555 | 20-Φ34 | 2080 | 500 |
| 500 | 229 | 730 | 660 | 610 | 20-Φ41 | 2300 | 600 |
| 600 | 248 | 840 | 770 | 718 | 20-Φ41 | 2680 | 800 |
| 700 | 286 | 955 | 875 | 815 | 24-Φ48 | 3080 | 800 |
| 800 | 286 | 1070 | 990 | 930 | 24-Φ48 | 3491 | 1000 |
