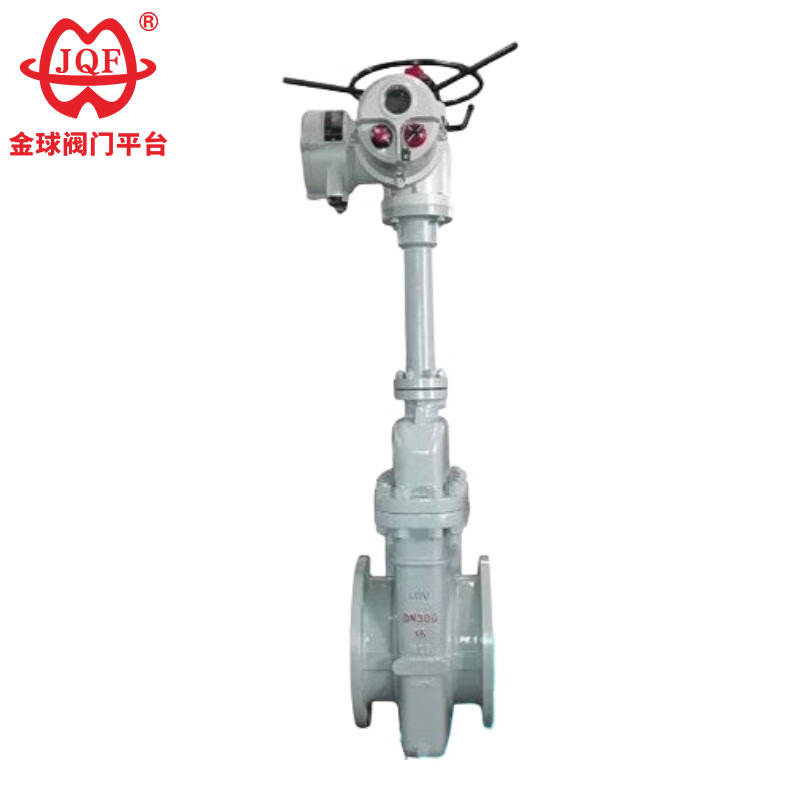

Ηλεκτρική επίπεδη βαλβίδα πύλης

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Ταξινόμηση κατά μέθοδο ενεργοποίησης: Χειροκίνητη παράλληλη βαλβίδα πύλης, πνευματική παράλληλη βαλβίδα πύλης, ηλεκτρική παράλληλη βαλβίδα πύλης
2. Ταξινόμηση κατά σενάρια εφαρμογής: βαλβίδα παράλληλης πύλης τύπου στομίου, παράλληλη βαλβίδα πύλης χωρίς στόμιο, παράλληλη βαλβίδα πύλης ειδικής πετρελαίου, παράλληλη βαλβίδα πύλης μεταφοράς αγωγού, παράλληλη βαλβίδα πύλης συστήματος αερίου

Δομικά Χαρακτηριστικά

1. Πλωτή αμφίδρομη σφραγίδα
Η πλωτή έδρα της ηλεκτρικής επίπεδης βαλβίδας πύλης επιτρέπει το αμφίδρομο άνοιγμα και κλείσιμο, εξασφαλίζοντας αξιόπιστη στεγανοποίηση και ευέλικτη λειτουργία.
2. Σκληρό υλικό οδηγού ανθεκτικό στη διάβρωση
Η πύλη είναι εξοπλισμένη με λωρίδες οδήγησης για ακριβή τοποθέτηση και η επιφάνεια στεγανοποίησης είναι επικαλυμμένη με αντιδιαβρωτική στρώση καρβιδίου βολφραμίου.
3. Σχεδιασμός Αντίστασης Μηδενικής Ροής
Το σώμα βαλβίδας της ηλεκτρικής επίπεδης βαλβίδας πύλης έχει αντίσταση υψηλής πίεσης. όταν είναι πλήρως ανοιχτό, η ευθεία διαδρομή ροής προσεγγίζει αυτή ενός σωλήνα ίδιας διαμέτρου (αντίσταση ροής ≤0,03).
Το στέλεχος βαλβίδας χρησιμοποιεί στεγανοποίηση πολλαπλών σταδίων με σύνθετο παρέμβυσμα, μειώνοντας τον συντελεστή τριβής κατά 40%.
4. Μηχανισμός Στεγανοποίησης Διπλής Σταδίου
Όταν κλείνετε δεξιόστροφα:
Η μέση πίεση σπρώχνει την έδρα της βαλβίδας εισαγωγής για να σχηματίσει ένα πρωτεύον σφράγισμα.
Η πύλη πιέζει την έδρα της βαλβίδας εξόδου για να σχηματίσει μια διπλή σφράγιση.
5. Επαναστατική Διαδικτυακή Συντήρηση
Η δομή διπλής σφράγισης επιτρέπει την αντικατάσταση εξαρτημάτων φθοράς χωρίς διακοπή της παραγωγής. αυτή η τεχνολογία πρωτοπορεί μεταξύ παρόμοιων προϊόντων τόσο στο εσωτερικό όσο και διεθνώς.
6. Προοδευτικός έλεγχος ανοίγματος και κλεισίματος
Όταν ανοίγετε αριστερόστροφα, η πύλη ανεβαίνει και η οπή οδηγός επικαλύπτεται σταδιακά με το κανάλι, επιτυγχάνοντας 100% πλήρες άνοιγμα στην ακραία θέση.

Πρότυπα Σχεδιασμού

Παράμετροι απόδοσης

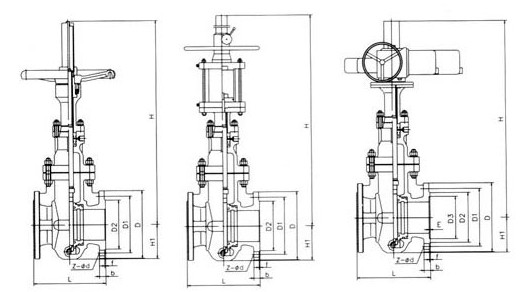

Το κύριο σχήμα και οι διαστάσεις σύνδεσης

Εικόνα δομής
