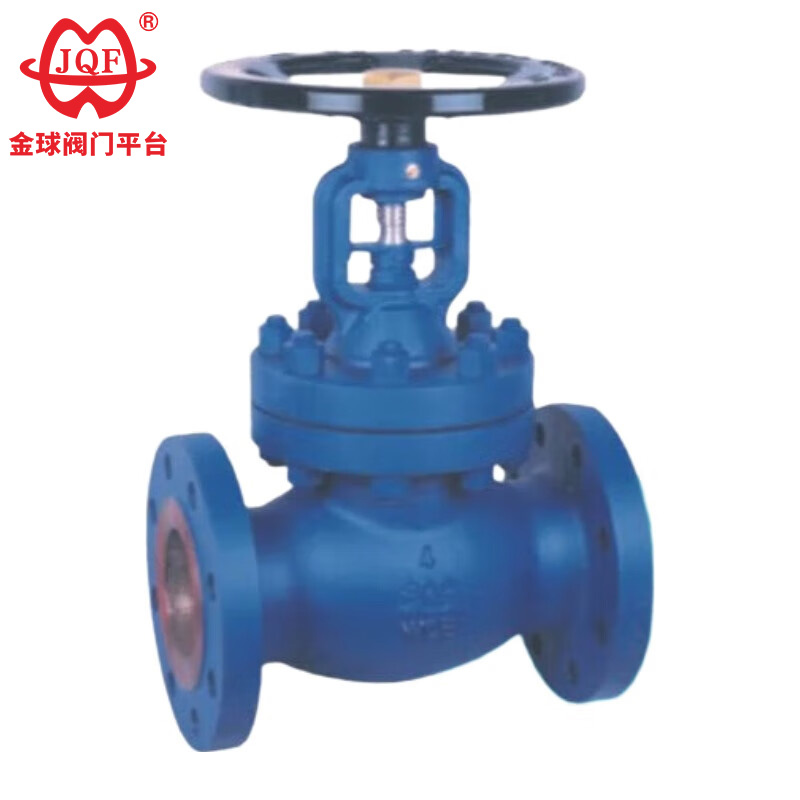

Βαλβίδα Globe Seal Bellow

Η υψηλής ποιότητας βαλβίδα στεγανοποίησης JQF Valve διαθέτει εσωτερική δομή φυσητήρων. Το κάτω άκρο της φυσούνας από ανοξείδωτο χάλυβα είναι συγκολλημένο στη βαλβίδα, ενώ το άλλο άκρο είναι τοποθετημένο μεταξύ του σώματος της βαλβίδας και του καλύμματος της βαλβίδας για να σχηματίσει μια στατική σφράγιση. Η φυσούνα είναι συγκολλημένη στο στέλεχος της βαλβίδας για να διατηρεί σταθερή απόδοση λειτουργίας και να αποτρέπει τη δόνηση του στελέχους της βαλβίδας που προκαλείται από τη δόνηση της βαλβίδας. Είναι ιδανικό για αγωγούς που μεταφέρουν ατμό, εύφλεκτα, εκρηκτικά, λάδι μεταφοράς θερμότητας, υψηλής καθαρότητας και τοξικά μέσα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Ολοκληρωμένη Βελτιστοποίηση Ποιότητας
Η βαλβίδα Bellow Seal Globe διαθέτει ορθολογική δομή, αξιόπιστη στεγανοποίηση και εξαιρετική εμφάνιση.
2. Ανθεκτική επιφάνεια σφράγισης
Η βαλβίδα Bellow Seal Globe είναι ενισχυμένη με κράμα με βάση το κοβάλτιο, προσφέροντας αντοχή στη φθορά και τη διάβρωση, χαμηλή αντοχή στην τριβή και σημαντικά παρατεταμένη διάρκεια ζωής.
3. Προστασία τριπλού στελέχους
Η βαλβίδα Bellow Seal Globe υφίσταται βελτιωμένη θερμική επεξεργασία και διεργασίες επιφανειακής σκλήρυνσης, με αποτέλεσμα εξαιρετική αντοχή στη διάβρωση και τη φθορά.
4. Σφραγίδα διπλής ασφάλισης
Τα κανάλια ροής ορθής γωνίας σε συνδυασμό με τον κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχέδιο φυσούνας εξασφαλίζουν ασφαλέστερη στεγανοποίηση.
5. Διαισθητική και οπτική θέση ανοίγματος
Σαφώς υποδεικνυόμενη θέση στελέχους βαλβίδας για διαισθητική λειτουργία.
6. Ευέλικτη προσαρμογή και προσαρμοστικότητα
Τα υλικά εξαρτημάτων, τα μεγέθη της φλάντζας και οι προδιαγραφές διεπαφής μπορούν να προσαρμοστούν ώστε να πληρούν συγκεκριμένες συνθήκες λειτουργίας.

Χαρακτηριστικά:

1. Η Bellow Seal Globe Valve σε απόθεμα διαθέτει ορθολογική δομή και αξιόπιστη στεγανοποίηση. Η διπλή στιβαρή σχεδίαση στεγανοποιητικού φυσητήρα (φυσούνα + συσκευασία) εξασφαλίζει μηδενική διαρροή από το στέλεχος της βαλβίδας. Καμία απώλεια υγρών ενισχύει την ασφάλεια του εξοπλισμού της εγκατάστασης και πληροί τα πρότυπα σφράγισης.
2. Η επιφάνεια στεγανοποίησης του Bellow Seal Globe Valve επικαλύπτεται με σκληρό κράμα Co-based, παρέχοντας εξαιρετική αντοχή στη φθορά, αντοχή στη διάβρωση και αντοχή στην τριβή, με αποτέλεσμα μεγάλη διάρκεια ζωής. Η ένδειξη θέσης ανύψωσης είναι πιο διαισθητική.
3. Το στέλεχος της βαλβίδας υφίσταται επεξεργασία σβέσης και σκλήρυνσης και επιφανειακής νιτρίωσης, παρέχοντας εξαιρετική αντοχή στη διάβρωση και μείωση της τριβής. ο δείκτης θέσης ανύψωσης στελέχους βαλβίδας είναι πιο διαισθητικός.

προδιαγραφές

τύπος δομής	BB-BG
Λειτουργία οδήγησης	Εγχειρίδιο
Λειτουργία οδήγησης	πνευματικός
πρότυπα σχεδιασμού	DIN3356
Μήκος δομής	DIN3203
Συνδέστε τη φλάντζα	DIN2543-2545
Δοκιμή και επιθεώρηση	DIN3230

Υλικά ανταλλακτικών προϊόντων

Αύξων αριθμός	όνομα	Υλικό
1	Σώμα	GS-C25, CF8, CF3
2	Δίσκος	2CR13, F304, F316
3	Πείρος άξονα	F304, F316
4	Συναρμολόγηση φυσούνων	F304, F316L
5	καπάκι	GS-C25, CF8, CF3
6	πληρωτικό	Εύκαμπτος γραφίτης, PTFE
7	Μανίκι πίεσης	25#, F304, F316
8	Κομμάτια τοποθέτησης	25#, F304, F316
9	Στέλεχος παξιμάδι	Κράμα χαλκού ZQA19-4
10	Χειροτροχός	Ανθρακούχο χάλυβα
11	Και καπέλο	25#
12	Κύπελλο λαδιού	ορείχαλκος
13	Εξάγωνα παξιμάδια	ASTMA193 2H, A193-8, A193-8M
14	Καρφιά	ASTMA193 B7, A193-B8, A193-B8M
15	Τσιμούχα	Εύκαμπτος γραφίτης + ανοξείδωτος χάλυβας
16	Στέλεχος βαλβίδας	2Cr13, F3

Εμφάνιση προϊόντος και μέγεθος δομής

Ονομαστική διάμετρος	Οι κύριες διαστάσεις και διαστάσεις σύνδεσης
Ονομαστική διάμετρος	L	D	Δ1	Δ2	b	Ζ-δ	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
