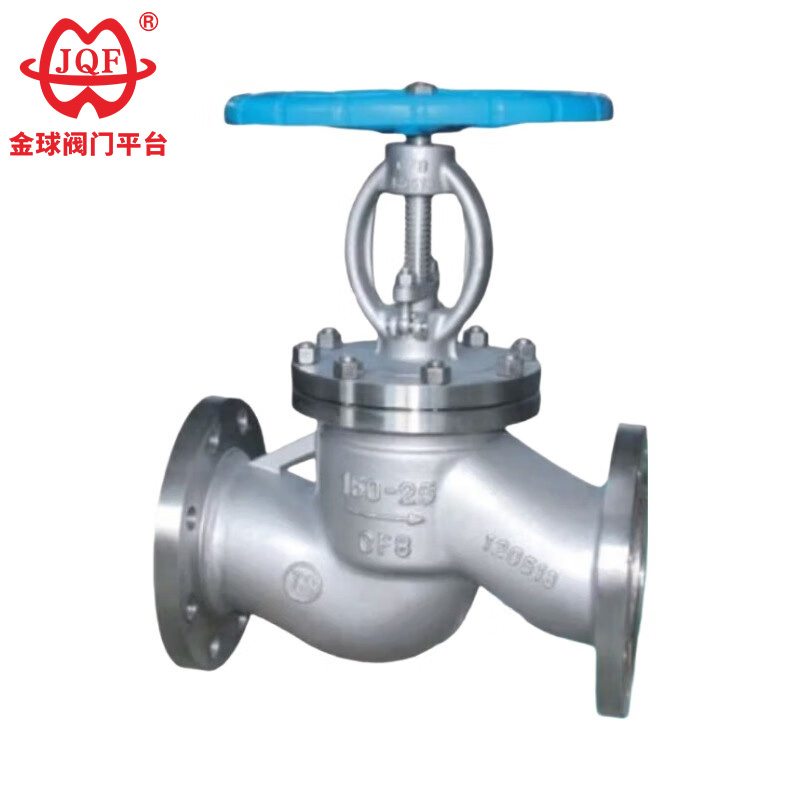

Το JQF Valve είναι ένα εργοστάσιο κατασκευής βαλβίδων πλήρους διαδικασίας που ενσωματώνει επιστημονική έρευνα, σχεδιασμό, παραγωγή, πωλήσεις και εξυπηρέτηση μετά την πώληση. Η υψηλής ποιότητας σφαιρική βαλβίδα με φλάντζα από ανοξείδωτο χάλυβα είναι μια βαλβίδα ασφαλείας ειδικά σχεδιασμένη για τον έλεγχο διακοπής αγωγών μέσων όπως η αμμωνία και το φυσικό αέριο. Διαθέτει σταθερή απόδοση στεγανοποίησης, ισχυρή αντοχή στη διάβρωση και εύκολη λειτουργία. Κατασκευασμένο από ανθεκτικά στη διάβρωση υλικά όπως ο ανοξείδωτος χάλυβας, είναι κατάλληλο για τη χημική βιομηχανία, λύνοντας τα προβλήματα της κακής αντοχής στη διάβρωση και της εύκολης διαρροής των συνηθισμένων βαλβίδων. Μπορεί επίσης να χρησιμοποιηθεί για τη ρύθμιση της ροής. Οργανώνουμε τη διαχείριση παραγωγής και λειτουργίας σύμφωνα με τα πρότυπα συστήματος ποιότητας GB/T19001-2000-ISO9001:2000, με γνώμονα την αρχή της «κατασκευής προϊόντων υψηλής ποιότητας». Εισάγουμε συνεχώς προηγμένες διεθνώς προηγμένες γραμμές παραγωγής και εξοπλισμό και αναπτύσσουμε συνεχώς νέα προϊόντα για την κάλυψη των αναγκών των πελατών. Κοιτάζοντας το μέλλον, αφήστε μας να σας παρέχουμε ολοκληρωμένες υπηρεσίες μέσω του διαδικτύου και της διαδραστικής επικοινωνίας.
1. Η αυστηρή επιλογή υλικού εξασφαλίζει την ποιότητα.
2. Η βαλβίδα σφαίρας με φλάντζα από ανοξείδωτο χάλυβα είναι ανθεκτική στη φθορά, ανθεκτική στη διάβρωση, ανθεκτική στην υψηλή πίεση και στην υψηλή θερμοκρασία, με μεγάλη διάρκεια ζωής.
3. Είναι ευέλικτο στην εγκατάσταση, εύκολο στην αποσυναρμολόγηση και διαθέτει μια βολική περιστροφή χειροτροχού.
4. Η βαλβίδα σφαίρας με φλάντζα από ανοξείδωτο χάλυβα είναι αδιάβροχη και ανθεκτική στη σκόνη, με λογική δομή, τέλειο σχέδιο και εξαιρετική απόδοση σφράγισης.
5. Η βαλβίδα σφαίρας με φλάντζα από ανοξείδωτο χάλυβα χρησιμοποιείται κυρίως για τον έλεγχο της αμμωνίας, του αερίου καυσίμου και των αέριων μέσων όπως το άζωτο και το υδρογόνο.
Προδιαγραφές σχεδίασης: GB / T 12235
Μήκος δομής: GB / T 12221
Σύνδεση φλάντζας: JB / T 79
Δοκιμή και επιθεώρηση: JB / T 9002
Ταυτότητα προϊόντος: GB / T 12220
Προδιαγραφές παράδοσης: JB / T 7928
| μοντέλο | J41H-16C~160C | J41Y-16C~160C | J41W-16P～160P | |
| Πίεση εργασίας (MPa) | 1,6-16,0 | |||
| κατάλληλη θερμοκρασία (℃) | ≤425 | ≤150 | ||
| Κατάλληλα μέσα | Νερό, ατμός, λάδι | Ασθενές διαβρωτικό μέσο | ||
| υλικό | Σώμα, καπό | Ανθρακούχο χάλυβα | Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα | |
| Στέλεχος βαλβίδας | Χρώμιο ανοξείδωτο ατσάλι | Χρώμιο νικέλιο-τιτάνιο από ανοξείδωτο χάλυβα | ||
| Επιφάνεια στεγανοποίησης | Επιφανειακά κράματα με βάση το σίδηρο | Κράμα σκληρής επιφάνειας | Υλικό σώματος | |
| πληρωτικό | Γραφίτης αμιάντου, εύκαμπτος γραφίτης, PTFE | |||
| Ονομαστική διάμετρος | Οι κύριες διαστάσεις και διαστάσεις σύνδεσης | |||||||
| L | D | Δ1 | Δ2 | b | Ζ-δ | H | D0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
